Fizik Tingkatan 5 Bab 5

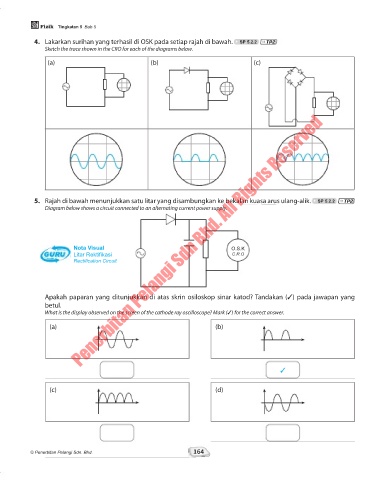

4. Lakarkan surihan yang terhasil di OSK pada setiap rajah di bawah. SP 5.2.2 TP2
Sketch the trace shown in the CRO for each of the diagrams below.

(a) (b) (c)

Penerbitan Pelangi Sdn Bhd. All Rights Reserved

5. Rajah di bawah menunjukkan satu litar yang disambungkan ke bekalan kuasa arus ulang-alik. SP 5.2.2 TP2
Diagram below shows a circuit connected to an alternating current power supply.

Nota Visual O.S.K
Litar Rektifikasi C.R.O
Rectification Circuit

Apakah paparan yang ditunjukkan di atas skrin osiloskop sinar katod? Tandakan (✓) pada jawapan yang
betul.
What is the display observed on the screen of the cathode ray oscilloscope? Mark (✓) for the correct answer.

(a) (b)

✓

(c) (d)
