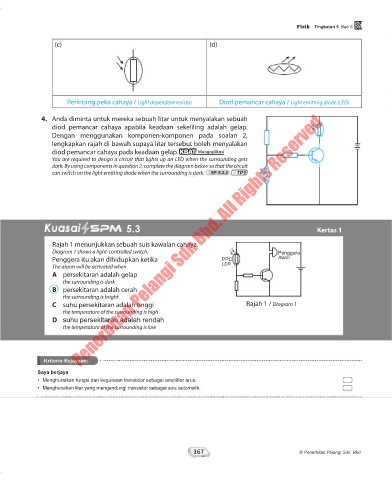

Page 59 - Hybrid PBD KSSM 2021 Tg 5 - Fizik

Fizik Tingkatan 5 Bab 5

(c) (d)

Perintang peka cahaya / Light dependent resistor Diod pemancar cahaya / Light emitting diode (LED)
Penerbitan Pelangi Sdn Bhd. All Rights Reserved
4. Anda diminta untuk mereka sebuah litar untuk menyalakan sebuah
diod pemancar cahaya apabila keadaan sekeliling adalah gelap.
Dengan menggunakan komponen-komponen pada soalan 2,
lengkapkan rajah di bawah supaya litar tersebut boleh menyalakan
diod pemancar cahaya pada keadaan gelap. KBAT Mengaplikasi
You are required to design a circuit that lights up an LED when the surrounding gets
dark. By using components in question 2, complete the diagram below so that the circuit
can switch on the light emitting diode when the surrounding is dark. SP 5.3.2 TP3

5.3 Kertas 1

Rajah 1 menunjukkan sebuah suis kawalan cahaya.
Diagram 1 shows a light-controlled switch. Penggera
Penggera itu akan dihidupkan ketika PPC Alarm
The alarm will be activated when LDR
A persekitaran adalah gelap
the surrounding is dark
B persekitaran adalah cerah
the surrounding is bright
C suhu persekitaran adalah tinggi Rajah 1 / Diagram 1
the temperature of the surrounding is high
D suhu persekitaran adalah rendah
the temperature of the surrounding is low

Kriteria Kejayaan:
Saya berjaya
• Menghuraikan fungsi dan kegunaan transistor sebagai amplifier arus.
• Menghuraikan litar yang mengandungi transistor sebagai suis automatik.
