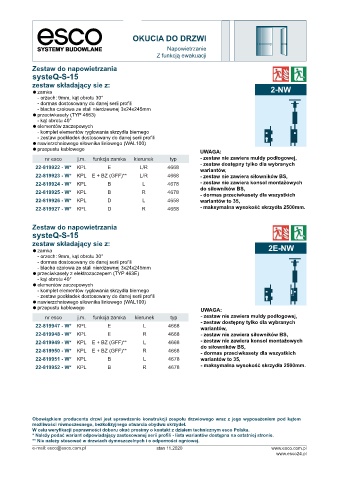

Page 4 - Broszura napowietrzanie

OKUCIA DO DRZWI
Napowietrzanie
Z funkcją ewakuacji
Zestaw do napowietrzania
systeQ-S-15
zestaw składający sie z:
• zamka 2-NW
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• przeciwkasety (TYP 4663)
- kąt obrotu 40°
• elementów zaczepowych
- komplet elementów ryglowania skrzydła biernego
- zestaw podkładek dostosowany do danej serii profi li
• nawierzchniowego siłownika liniowego (WAL100)
• przepustu kablowego UWAGA:
nr esco j.m. funkcja zamka kierunek typ - zestaw nie zawiera muldy podłogowej,
- zestaw dostępny tylko dla wybranych
22-819922 - W* KPL E L/R 4668
wariantów,
22-819923 - W* KPL E + BZ (GFF)** L/R 4668 - zestaw nie zawiera siłowników BS,
22-819924 - W* KPL B L 4678 - zestaw nie zawiera konsol montażowych
do siłowników BS,
22-819925 - W* KPL B R 4678
- dormas przeciwkasety dla wszystkich
22-819926 - W* KPL D L 4658 wariantów to 35,
22-819927 - W* KPL D R 4658 - maksymalna wysokość skrzydła 2500mm.

Zestaw do napowietrzania
systeQ-S-15
zestaw składający sie z:
• zamka 2E-NW
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• przeciwkasety z elektrozaczepem (TYP 463E)
- kąt obrotu 40°
• elementów zaczepowych
- komplet elementów ryglowania skrzydła biernego
- zestaw podkładek dostosowany do danej serii profi li
• nawierzchniowego siłownika liniowego (WAL100)
• przepustu kablowego UWAGA:

nr esco j.m. funkcja zamka kierunek typ - zestaw nie zawiera muldy podłogowej,
- zestaw dostępny tylko dla wybranych
22-819947 - W* KPL E L 4668
wariantów,
22-819948 - W* KPL E R 4668 - zestaw nie zawiera siłowników BS,
22-819949 - W* KPL E + BZ (GFF)** L 4668 - zestaw nie zawiera konsol montażowych
do siłowników BS,
22-819950 - W* KPL E + BZ (GFF)** R 4668
- dormas przeciwkasety dla wszystkich
22-819951 - W* KPL B L 4678 wariantów to 35,
- maksymalna wysokość skrzydła 2500mm.
22-819952 - W* KPL B R 4678

Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod kątem
możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.
W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
** Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
e-mail: esco@esco.com.pl stan 11.2020 www.esco.com.pl
