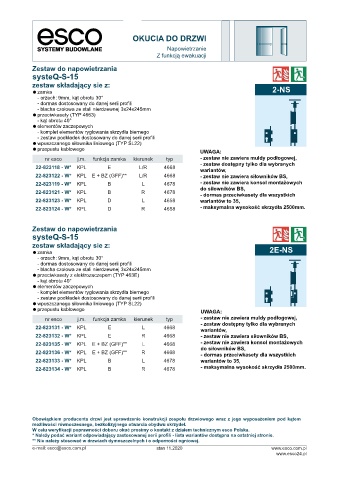

Page 6 - Broszura napowietrzanie

OKUCIA DO DRZWI
Napowietrzanie
Z funkcją ewakuacji
Zestaw do napowietrzania
systeQ-S-15
zestaw składający sie z:
• zamka 2-NS
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• przeciwkasety (TYP 4663)
- kąt obrotu 40°
• elementów zaczepowych
- komplet elementów ryglowania skrzydła biernego
- zestaw podkładek dostosowany do danej serii profi li
• wpuszczanego siłownika liniowego (TYP SL22)
• przepustu kablowego UWAGA:
nr esco j.m. funkcja zamka kierunek typ - zestaw nie zawiera muldy podłogowej,
- zestaw dostępny tylko dla wybranych
22-823118 - W* KPL E L/R 4668
wariantów,
22-823122 - W* KPL E + BZ (GFF)** L/R 4668 - zestaw nie zawiera siłowników BS,
22-823119 - W* KPL B L 4678 - zestaw nie zawiera konsol montażowych
do siłowników BS,
22-823121 - W* KPL B R 4678
- dormas przeciwkasety dla wszystkich
22-823123 - W* KPL D L 4658 wariantów to 35,
22-823124 - W* KPL D R 4658 - maksymalna wysokość skrzydła 2500mm.

Zestaw do napowietrzania
systeQ-S-15
zestaw składający sie z:
• zamka 2E-NS
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• przeciwkasety z elektrozaczepem (TYP 463E)
- kąt obrotu 40°
• elementów zaczepowych
- komplet elementów ryglowania skrzydła biernego
- zestaw podkładek dostosowany do danej serii profi li
• wpuszczanego siłownika liniowego (TYP SL22)
• przepustu kablowego UWAGA:

nr esco j.m. funkcja zamka kierunek typ - zestaw nie zawiera muldy podłogowej,
- zestaw dostępny tylko dla wybranych
22-823131 - W* KPL E L 4668
wariantów,
22-823132 - W* KPL E R 4668 - zestaw nie zawiera siłowników BS,
22-823135 - W* KPL E + BZ (GFF)** L 4668 - zestaw nie zawiera konsol montażowych
do siłowników BS,
22-823136 - W* KPL E + BZ (GFF)** R 4668
- dormas przeciwkasety dla wszystkich
22-823133 - W* KPL B L 4678 wariantów to 35,
- maksymalna wysokość skrzydła 2500mm.
22-823134 - W* KPL B R 4678

Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod kątem
możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.
W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
** Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
