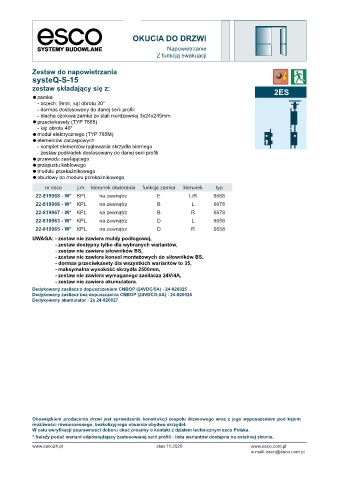

Page 8 - Broszura napowietrzanie
P. 8
OKUCIA DO DRZWI
Napowietrzanie
Z funkcją ewakuacji
Zestaw do napowietrzania
systeQ-S-15
zestaw składający się z: 2ES
• zamka
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa zamka ze stali nierdzewnej 3x24x245mm
• przeciwkasety (TYP 7665)
- kąt obrotu 40°
• moduł elektrycznego (TYP 765M)
• elementów zaczepowych
- komplet elementów ryglowania skrzydła biernego
- zestaw podkładek dostosowany do danej serii profi li
• przewodu zasilającego
• przepustu kablowego
• modułu przekaźnikowego
• obudowy do modułu przekaźnikowego
nr esco j.m. kierunek otwierania funkcja zamka kierunek typ
22-819968 - W* KPL na zewnątrz E L/R 6668
22-819966 - W* KPL na zewnątrz B L 6678
22-819967 - W* KPL na zewnątrz B R 6678
22-819963 - W* KPL na zewnątrz D L 6658
22-819965 - W* KPL na zewnątrz D R 6658
UWAGA: - zestaw nie zawiera muldy podłogowej,
- zestaw dostępny tylko dla wybranych wariantów,
- zestaw nie zawiera siłowników BS,
- zestaw nie zawiera konsol montażowych do siłowników BS,
- dormas przeciwkasety dla wszystkich wariantów to 35,
- maksymalna wysokość skrzydła 2500mm,
- zestaw nie zawiera wymaganego zasilacza 24V/4A,
- zestaw nie zawiera akumulatora.
Dedykowany zasilacz z dopuszczeniem CNBOP (24VDC/5A) - 24-820025
Dedykowany zasilacz bez dopuszczenia CNBOP (24VDC/5,5A) - 24-820026
Dedykowany akumulator - 2x 24-820027
Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod kątem
możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.
W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
www.esco24.pl stan 11.2020 www.esco.com.pl
e-mail: esco@esco.com.pl
