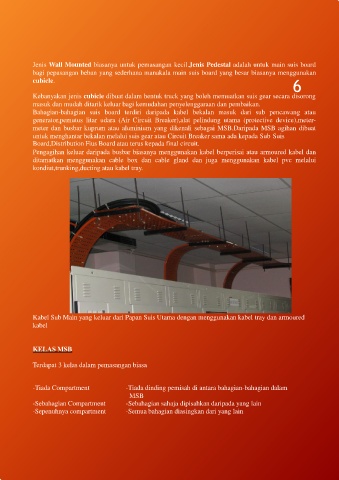

Page 6 - PAPAN SUIS UTAMA VOLTAN RENDAH

Jenis Wall Mounted biasanya untuk pemasangan kecil.Jenis Pedestal adalah untuk main suis board
bagi pepasangan beban yang sederhana manakala main suis board yang besar biasanya menggunakan
6
cubicle.
Kebanyakan jenis cubicle dibuat dalam bentuk truck yang boleh memuatkan suis gear secara disorong
masuk dan mudah ditarik keluar bagi kemudahan penyelenggaraan dan pembaikan.
Bahagian-bahagian suis board terdiri daripada kabel bekalan masuk dari sub pencawang atau
generator,pemutus litar udara (Air Circuit Breaker),alat pelindung utama (protective device),meter-
meter dan busbar kuprum atau aluminium yang dikenali sebagai MSB.Daripada MSB agihan dibuat
untuk menghantar bekalan melalui suis gear atau Circuit Breaker sama ada kepada Sub Suis
Board,Distribution Fius Board atau terus kepada final circuit.
Pengagihan keluar daripada busbar biasanya menggunakan kabel berperisai atau armoured kabel dan
ditamatkan menggunakan cable box dan cable gland dan juga menggunakan kabel pvc melalui
kondiut,trunking,ducting atau kabel tray.

Kabel Sub Main yang keluar dari Papan Suis Utama dengan menggunakan kabel tray dan armoured
kabel

KELAS MSB

Terdapat 3 kelas dalam pemasangan biasa

-Tiada Compartment -Tiada dinding pemisah di antara bahagian-bahagian dalam
MSB
-Sebahagian Compartment -Sebahagian sahaja dipisahkan daripada yang lain
-Sepenuhnya compartment -Semua bahagian diasingkan dari yang lain
