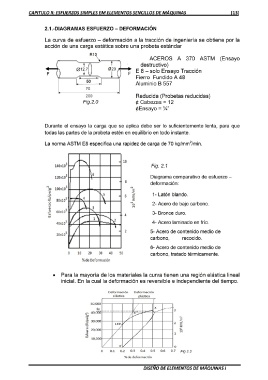

Page 22 - DISEÑO DE ELEM MAQUINAS I
P. 22
CAPITULO II: ESFUERZOS SIMPLES EM ELEMENTOS SENCILLOS DE MÁQUINAS [13]
2.1.-DIAGRAMAS ESFUERZO – DEFORMACIÓN
La curva de esfuerzo – deformación a la tracción de ingeniería se obtiene por la
acción de una carga estática sobre una probeta estándar
ACEROS A 370 ASTM (Ensayo
destructivo)
E 8 – solo Ensayo Tracción
Fierro Fundido A 48
Aluminio B 557
Reducida (Probetas reducidas)
¢ Cabezas = 12
¢Ensayo = ¼”
Durante el ensayo la carga que se aplica debe ser lo suficientemente lenta, para que
todas las partes de la probeta estén en equilibrio en todo instante.
La norma ASTM E8 especifica una rapidez de carga de 70 kg/mm2/min.
Fig. 2.1
Diagrama comparativo de esfuerzo –
deformación:
1- Latón blando.
2- Acero de bajo carbono.
3- Bronce duro.
4- Acero laminado en frío.
5- Acero de contenido medio de
carbono, recocido.
6- Acero de contenido medio de
carbono, tratado térmicamente.
• Para la mayoría de los materiales la curva tienen una región elástica lineal
inicial. En la cual la deformación es reversible e independiente del tiempo.
