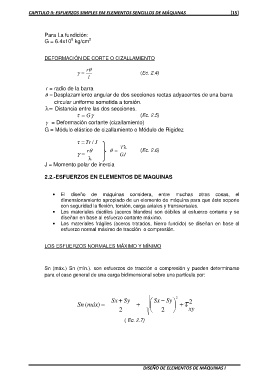

CAPITULO II: ESFUERZOS SIMPLES EM ELEMENTOS SENCILLOS DE MÁQUINAS [15]

Para La fundición:
G = 6.4x106 kg/cm2

DEFORMACIÓN DE CORTE O CIZALLAMIENTO

γ = rθ (Ec. 2.4)
l

r = radio de la barra

θ = Desplazamiento angular de dos secciones rectas adyacentes de una barra

circular uniforme sometida a torsión.

λ = Distancia entre las dos secciones.

τ = Gγ (Ec. 2.5)

γ = Deformación cortante (cizallamiento)

G = Módulo elástico de cizallamiento o Módulo de Rigidez

τ = Tr / J θ = Tλ
GJ
γ = rθ (Ec. 2.6)
λ

J = Momento polar de inercia

2.2.-ESFUERZOS EN ELEMENTOS DE MAQUINAS

• El diseño de máquinas considera, entre muchas otras cosas, el
dimensionamiento apropiado de un elemento de máquina para que éste soporte
con seguridad la flexión, torsión, carga axiales y transversales.

• Los materiales dúctiles (aceros blandos) son débiles al esfuerzo cortante y se
diseñan en base al esfuerzo cortante máximo.

• Los materiales frágiles (aceros tratados, hierro fundido) se diseñan en base al
esfuerzo normal máximo de tracción o compresión.

LOS ESFUERZOS NORMALES MÁXIMO Y MÍNIMO

Sn (máx.) Sn (mín.). son esfuerzos de tracción o compresión y pueden determinarse
para el caso general de una carga bidimensional sobre una partícula por:

 Sx − Sy 2 +
2
τSn (máx) = Sx + Sy + 2
2 xy

( Ec. 2.7)
