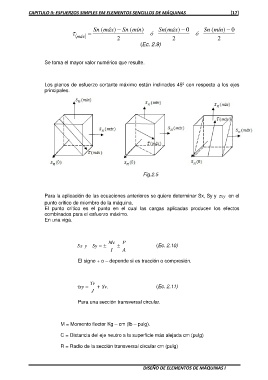

CAPITULO II: ESFUERZOS SIMPLES EM ELEMENTOS SENCILLOS DE MÁQUINAS [17]
τ = Sn (máx) − Sn (mín) ó Sn(máx) − 0 ó Sn (mín) − 0
2 2 2
(máx )
(Ec. 2.9)
Se toma el mayor valor numérico que resulte.
Los planos de esfuerzo cortante máximo están inclinados 45º con respecto a los ejes
principales.
Fig.2.5
Para la aplicación de las ecuaciones anteriores se quiere determinar Sx, Sy y τxy en el
punto crítico de miembro de la máquina.
El punto crítico es el punto en el cual las cargas aplicadas producen los efectos
combinados para el esfuerzo máximo.
En una viga.
Sx y Sy = ± Mc ± P (Ec. 2.10)
IA
El signo + o – depende si es tracción o compresión.
τxy = Tr + Sv. (Ec. 2.11)
J
Para una sección transversal circular.
M = Momento flector Kg – cm (lb – pulg).
C = Distancia del eje neutro a la superficie más alejada cm (pulg)
R = Radio de la sección transversal circular cm (pulg)
