dengan tujuan pembubutannya. Pemasangan benda kerja pada kepala tetap

dipastikan tidak oleng dan kencang untuk menghindari resiko kecelakaan kerja.
4) Kegiatan pemeriksaan adalah pemeriksaan ke satu sumbu antara kepala tetap dan

kepala lepas. Hal ini bertujuan untuk menghasilkan diameter yang sama dengan
diameter ujung sampai pangkal.

c. Peralatan Proses Membubut

Peralatan proses bubut adalah pemilihan alat kerja bubut yang sesuai dengan
kondisi benda kerja yang akan dibubut. Beberapa peralatan yang harus disediakan

untuk bubut komplek dibedakan menjadi dua kelompok, yaitu:
1) Kelompok Alat Potong

Kelompok alat potong yaitu pahat bubut, pahat ulir, senter bor, pisau kartel,

mata bor, dan pahat dalam.
a) Geometri Pahat Bubut

Geometri pahat bubut terutama tergantung pada material benda kerja dan
pahat. Terminologi standar ditunjukkan pada Gambar 24. Untuk pahat bubut

bermata potong tunggal, sudut pahat yang paling pokok adalah sudut beram
(rake angle), sudut bebas (clearance angle), dan sudut sisi potong (cutting adge

angle). Sudut-sudut pahat HSS yang diasah dengan menggunakan mesin

gerinda pahat (tool grinder machine).

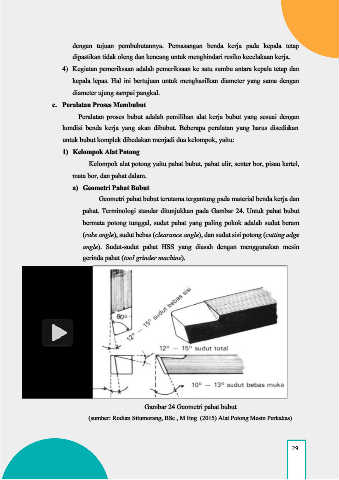

Gambar 24 Geometri pahat bubut

(sumber: Rodian Situmorang, BSc., M.Eng. (2015) Alat Potong Mesin Perkakas)
