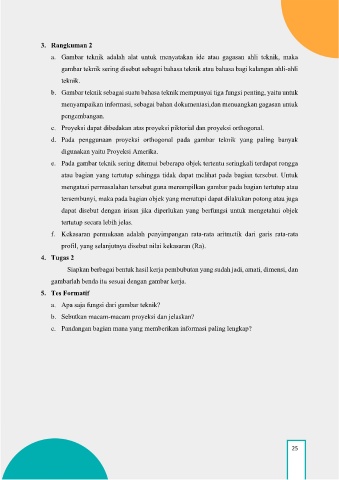

3. Rangkuman 2

a. Gambar teknik adalah alat untuk menyatakan ide atau gagasan ahli teknik, maka
gambar teknik sering disebut sebagai bahasa teknik atau bahasa bagi kalangan ahli-ahli

teknik.
b. Gambar teknik sebagai suatu bahasa teknik mempunyai tiga fungsi penting, yaitu untuk

menyampaikan informasi, sebagai bahan dokumentasi,dan menuangkan gagasan untuk

pengembangan.
c. Proyeksi dapat dibedakan atas proyeksi piktorial dan proyeksi orthogonal.

d. Pada penggunaan proyeksi orthogonal pada gambar teknik yang paling banyak
digunakan yaitu Proyeksi Amerika.

e. Pada gambar teknik sering ditemui beberapa objek tertentu seringkali terdapat rongga

atau bagian yang tertutup sehingga tidak dapat melihat pada bagian tersebut. Untuk
mengatasi permasalahan tersebut guna menampilkan gambar pada bagian tertutup atau

tersembunyi, maka pada bagian objek yang menutupi dapat dilakukan potong atau juga
dapat disebut dengan irisan jika diperlukan yang berfungsi untuk mengetahui objek

tertutup secara lebih jelas.
f. Kekasaran permukaan adalah penyimpangan rata-rata aritmetik dari garis rata-rata

profil, yang selanjutnya disebut nilai kekasaran (Ra).

4. Tugas 2
Siapkan berbagai bentuk hasil kerja pembubutan yang sudah jadi, amati, dimensi, dan

gambarlah benda itu sesuai dengan gambar kerja.
5. Tes Formatif

a. Apa saja fungsi dari gambar teknik?

b. Sebutkan macam-macam proyeksi dan jelaskan?
c. Pandangan bagian mana yang memberikan informasi paling lengkap?

25
