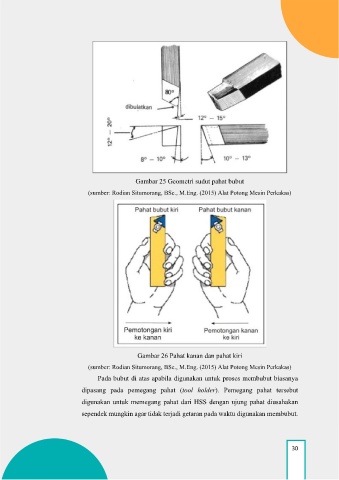

Gambar 25 Geometri sudut pahat bubut

                                (sumber: Rodian Situmorang, BSc., M.Eng. (2015) Alat Potong Mesin Perkakas)
































                                                 Gambar 26 Pahat kanan dan pahat kiri

                                (sumber: Rodian Situmorang, BSc., M.Eng. (2015) Alat Potong Mesin Perkakas)
                                   Pada bubut di atas apabila digunakan untuk proses membubut biasanya

                              dipasang pada pemegang pahat (tool holder). Pemegang pahat tersebut
                              digunakan untuk memegang pahat dari HSS dengan ujung pahat diusahakan

                              sependek mungkin agar tidak terjadi getaran pada waktu digunakan membubut.
