c) Ulir trapesium

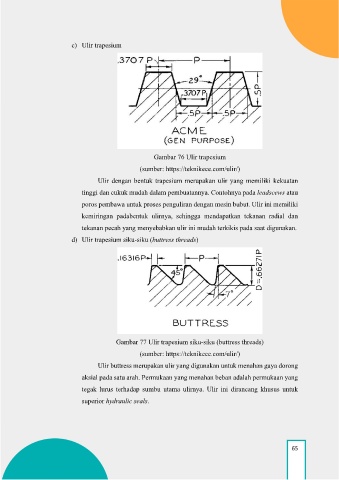

Gambar 76 Ulir trapesium
(sumber: https://teknikece.com/ulir/)
Ulir dengan bentuk trapesium merupakan ulir yang memiliki kekuatan
tinggi dan cukuk mudah dalam pembuatannya. Contohnya pada leadscews atau
poros pembawa untuk proses penguliran dengan mesin bubut. Ulir ini memiliki
kemiringan padabentuk ulirnya, sehingga mendapatkan tekanan radial dan
tekanan pecah yang menyebabkan ulir ini mudah terkikis pada saat digunakan.
d) Ulir trapesium siku-siku (buttress threads)
Gambar 77 Ulir trapesium siku-siku (buttress threads)
(sumber: https://teknikece.com/ulir/)
Ulir buttress merupakan ulir yang digunakan untuk menahan gaya dorong
aksial pada satu arah. Permukaan yang menahan beban adalah permukaan yang
tegak lurus terhadap sumbu utama ulirnya. Ulir ini dirancang khusus untuk
superior hydraulic seals.
