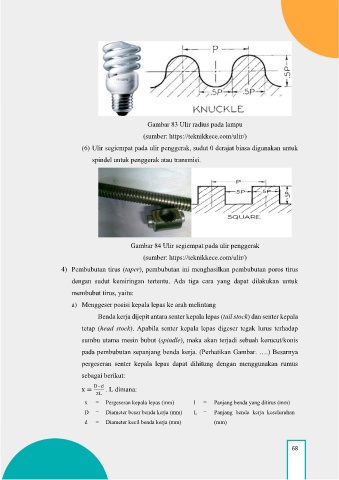

Gambar 83 Ulir radius pada lampu
(sumber: https://teknikkece.com/ulir/)
(6) Ulir segiempat pada ulir penggerak, sudut 0 derajat biasa digunakan untuk
spindel untuk penggerak atau transmisi.
Gambar 84 Ulir segiempat pada ulir penggerak
(sumber: https://teknikkece.com/ulir/)
4) Pembubutan tirus (taper), pembubutan ini menghasilkan pembubutan poros tirus
dengan sudut kemiringan tertentu. Ada tiga cara yang dapat dilakukan untuk
membubut tirus, yaitu:
a) Menggeser posisi kepala lepas ke arah melintang
Benda kerja dijepit antara senter kepala lepas (tail stock) dan senter kepala
tetap (head stock). Apabila senter kepala lepas digeser tegak lurus terhadap
sumbu utama mesin bubut (spindle), maka akan terjadi sebuah kerucut/konis
pada pembubutan sepanjang benda kerja. (Perhatikan Gambar. ….) Besarnya
pergeseran senter kepala lepas dapat dihitung dengan menggunakan rumus
sebagai berikut:
x . L dimana:
x = Pergeseran kepala lepas (mm) l = Panjang benda yang ditirus (mm)
D = Diameter besar benda kerja (mm) L = Panjang benda kerja keseluruhan
d = Diameter kecil benda kerja (mm) (mm)
