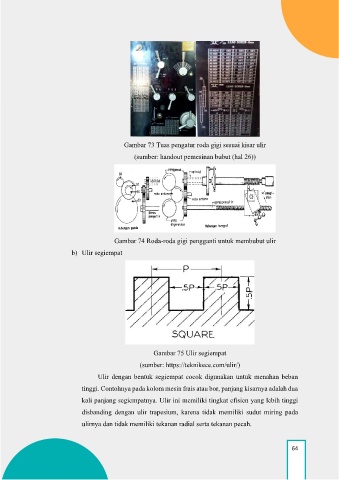

Gambar 73 Tuas pengatur roda gigi sesuai kisar ulir

(sumber: handout pemesinan bubut (hal 26))

Gambar 74 Roda-roda gigi pengganti untuk membubut ulir
b) Ulir segiempat

Gambar 75 Ulir segiempat
(sumber: https://teknikece.com/ulir/)

Ulir dengan bentuk segiempat cocok digunakan untuk menahan beban
tinggi. Contohnya pada kolom mesin frais atau bor, panjang kisarnya adalah dua

kali panjang segiempatnya. Ulir ini memiliki tingkat efisien yang lebih tinggi

disbanding dengan ulir trapesium, karena tidak memiliki sudut miring pada
ulirnya dan tidak memiliki tekanan radial serta tekanan pecah.
