ALAT PANCANG (PILLING RIG)

Persyaratan :
1. Alat pancang/pilling rig dan service crane memiliki Surat Ijin Alat (SIA). Leader
2. Operator alat memiliki Surat Ijin Operator (SIO) sesuai jenis kualifikasinya Sling Anvil
yang masih berlaku. angkat Leader
tiang
3. Pilling rig dan service crane dalam kondisi baik dan layak digunakan. Striker plate
4. Sling angkat yang digunakan tidak berkarat dan tidak rantas. Nilai faktor Hammer Hammer cushion
keamanan sling angkat > 3 terhadap beban. Drive cap
adapter/helmet
5. Area sekitar yang berdampak pada manuver pengangkatan/ Drive Pile cushion
cap/
pemancangan dan beresiko tinggi saat terjadi harus steril dari orang helmet Drive cap insert
yang tidak berkepentingan terhadap operasi alat.
6. Landasan pilling rig dan crane service stabil dan kuat menopang Pile
beban alat.
7. Tipe hammer dan cushion tiang ditentukan dari hasil analisa
pemancangan (driving analysis) dengan persamaan rambat gelombang
(wave analysis) sesuai data lapisan tanah lokasi pemancangan. Tiang
8. Berat hammer minimal 1%-2% dari daya dukung ultimit pondasi pancang
rencana (Ru)
9. Pemancangan menggunakan hammer yang disetujui pengawas dan
mampu menghasilkan energi yang cukup untuk memancang tiang
sampai dengan rata-rata penetrasi min. 2mm per pukulan (1/8” per-blow).
10. Untuk mereduksi tegangan yang terjadi pada tiang, gunakan hammer
berat dengan tinggi jatuh yang rendah (shorth stroke) daripada
menggunakan hammer yang ringan dengan kecepatan jatuh hamer yang
tinggi (long stroke).

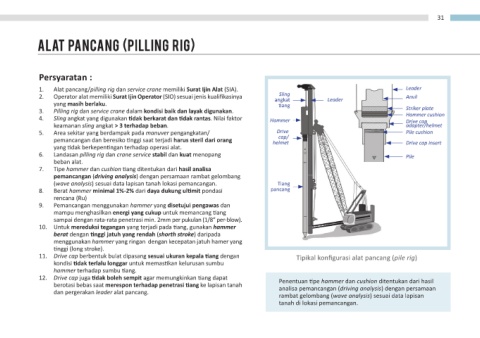

11. Drive cap berbentuk bulat dipasang sesuai ukuran kepala tiang dengan Tipikal konfigurasi alat pancang (pile rig)
kondisi tidak terlalu longgar untuk memastikan kelurusan sumbu
hammer terhadap sumbu tiang.
12. Drive cap juga tidak boleh sempit agar memungkinkan tiang dapat Penentuan tipe hammer dan cushion ditentukan dari hasil
berotasi bebas saat merespon terhadap penetrasi tiang ke lapisan tanah analisa pemancangan (driving analysis) dengan persamaan
dan pergerakan leader alat pancang.
rambat gelombang (wave analysis) sesuai data lapisan
tanah di lokasi pemancangan.
