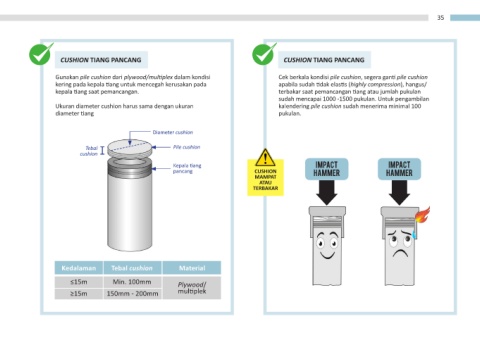

                CUSHION TIANG PANCANG                                  CUSHION TIANG PANCANG

               Gunakan pile cushion dari plywood/multiplex dalam kondisi   Cek berkala kondisi pile cushion, segera ganti pile cushion
               kering pada kepala tiang untuk mencegah kerusakan pada   apabila sudah tidak elastis (highly compression), hangus/
               kepala tiang saat pemancangan.                         terbakar saat pemancangan tiang atau jumlah pukulan
                                                                      sudah mencapai 1000 -1500 pukulan. Untuk pengambilan
               Ukuran diameter cushion harus sama dengan ukuran       kalendering pile cushion sudah menerima minimal 100
               diameter tiang                                         pukulan.

                                       Diameter cushion
                      Tebal                 Pile cushion
                     cushion
                                            Kepala tiang                       IMPACT            IMPACT
                                            pancang             CUSHION        HAMMER            HAMMER
                                                                MAMPAT
                                                                 ATAU
                                                                TERBAKAR










                Kedalaman    Tebal cushion   Material
                  ≤15m       Min. 100mm      Plywood/
                  ≥15m     150mm - 200mm     multiplek
