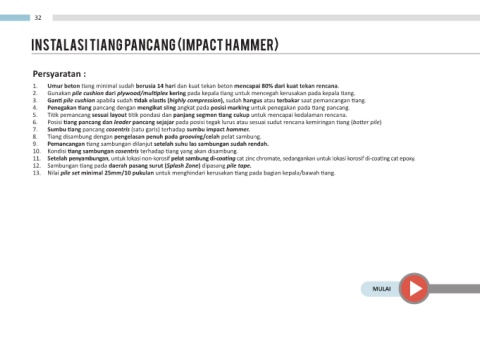

32

INSTALASI TIANG PANCANG (IMPACT HAMMER)

Persyaratan :

1. Umur beton tiang minimal sudah berusia 14 hari dan kuat tekan beton mencapai 80% dari kuat tekan rencana.
2. Gunakan pile cushion dari plywood/multiplex kering pada kepala tiang untuk mencegah kerusakan pada kepala tiang.
3. Ganti pile cushion apabila sudah tidak elastis (highly compression), sudah hangus atau terbakar saat pemancangan tiang.
4. Penegakan tiang pancang dengan mengikat sling angkat pada posisi marking untuk penegakan pada tiang pancang.
5. Titik pemancang sesuai layout titik pondasi dan panjang segmen tiang cukup untuk mencapai kedalaman rencana.
6. Posisi tiang pancang dan leader pancang sejajar pada posisi tegak lurus atau sesuai sudut rencana kemiringan tiang (batter pile)
7. Sumbu tiang pancang cosentris (satu garis) terhadap sumbu impact hammer.
8. Tiang disambung dengan pengelasan penuh pada grooving/celah pelat sambung.
9. Pemancangan tiang sambungan dilanjut setelah suhu las sambungan sudah rendah.
10. Kondisi tiang sambungan cosentris terhadap tiang yang akan disambung.
11. Setelah penyambungan, untuk lokasi non-korosif pelat sambung di-coating cat zinc chromate, sedangankan untuk lokasi korosif di-coating cat epoxy.
12. Sambungan tiang pada daerah pasang surut (Splash Zone) dipasang pile tape.
13. Nilai pile set minimal 25mm/10 pukulan untuk menghindari kerusakan tiang pada bagian kepala/bawah tiang.
