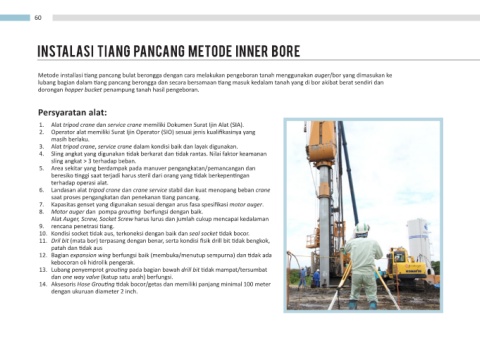

Page 60 - Manual Produk PC SPUN PILE_final

60

INSTALASI TIANG PANCANG METODE INNER BORE

Metode installasi tiang pancang bulat berongga dengan cara melakukan pengeboran tanah menggunakan auger/bor yang dimasukan ke
lubang bagian dalam tiang pancang berongga dan secara bersamaan tiang masuk kedalam tanah yang di bor akibat berat sendiri dan
dorongan hopper bucket penampung tanah hasil pengeboran.

Persyaratan alat:

1. Alat tripod crane dan service crane memiliki Dokumen Surat Ijin Alat (SIA).
2. Operator alat memiliki Surat Ijin Operator (SIO) sesuai jenis kualifikasinya yang
masih berlaku.
3. Alat tripod crane, service crane dalam kondisi baik dan layak digunakan.
4. Sling angkat yang digunakan tidak berkarat dan tidak rantas. Nilai faktor keamanan
sling angkat > 3 terhadap beban.
5. Area sekitar yang berdampak pada manuver pengangkatan/pemancangan dan
beresiko tinggi saat terjadi harus steril dari orang yang tidak berkepentingan
terhadap operasi alat.
6. Landasan alat tripod crane dan crane service stabil dan kuat menopang beban crane
saat proses pengangkatan dan penekanan tiang pancang.
7. Kapasitas genset yang digunakan sesuai dengan arus fasa spesifikasi motor auger.
8. Motor auger dan pompa grouting berfungsi dengan baik.
Alat Auger, Screw, Socket Screw harus lurus dan jumlah cukup mencapai kedalaman
9. rencana penetrasi tiang.
10. Kondisi socket tidak aus, terkoneksi dengan baik dan seal socket tidak bocor.
11. Dril bit (mata bor) terpasang dengan benar, serta kondisi fisik drill bit tidak bengkok,
patah dan tidak aus
12. Bagian expansion wing berfungsi baik (membuka/menutup sempurna) dan tidak ada
kebocoran oli hidrolik pengerak.
13. Lubang penyemprot grouting pada bagian bawah drill bit tidak mampat/tersumbat
dan one way valve (katup satu arah) berfungsi.
14. Aksesoris Hose Grouting tidak bocor/getas dan memiliki panjang minimal 100 meter
dengan ukuruan diameter 2 inch.
