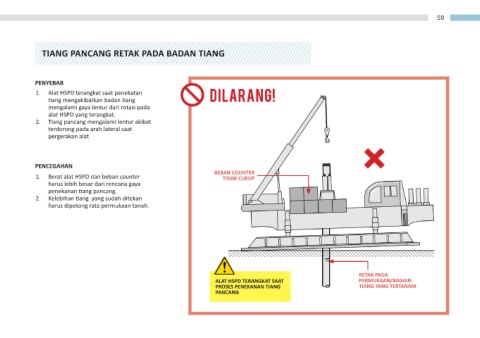

TIANG PANCANG RETAK PADA BADAN TIANG
PENYEBAB
1. Alat HSPD terangkat saat penekatan DILARANG!
tiang mengakibatkan badan tiang
mengalami gaya lentur dari rotasi pada
alat HSPD yang terangkat.
2. Tiang pancang mengalami lentur akibat
terdorong pada arah lateral saat
pergerakan alat
PENCEGAHAN
BEBAN COUNTER
1. Berat alat HSPD dan beban counter TIDAK CUKUP
harus lebih besar dari rencana gaya
penekanan tiang pancang.
2. Kelebihan tiang yang sudah ditekan
harus dipotong rata permukaan tanah.
RETAK PADA
ALAT HSPD TERANGKAT SAAT PERMUKAAN/BAGIAN
PROSES PENEKANAN TIANG TIANG YANG TERTANAM
PANCANG
