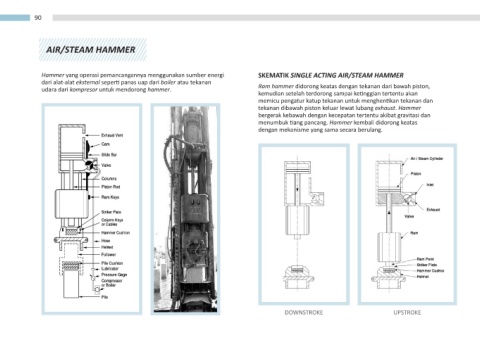

AIR/STEAM HAMMER
Hammer yang operasi pemancangannya menggunakan sumber energi SKEMATIK SINGLE ACTING AIR/STEAM HAMMER
dari alat-alat eksternal seperti panas uap dari boiler atau tekanan
udara dari kompresor untuk mendorong hammer. Ram hammer didorong keatas dengan tekanan dari bawah piston,
kemudian setelah terdorong sampai ketinggian tertentu akan
memicu pengatur katup tekanan untuk menghentikan tekanan dan
tekanan dibawah piston keluar lewat lubang exhaust. Hammer
bergerak kebawah dengan kecepatan tertentu akibat gravitasi dan
menumbuk tiang pancang. Hammer kembali didorong keatas
dengan mekanisme yang sama secara berulang.
DOWNSTROKE UPSTROKE
