94

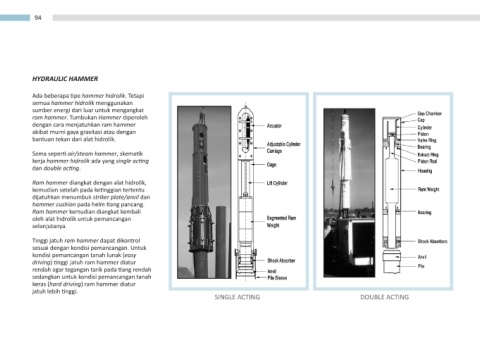

HYDRAULIC HAMMER

Ada beberapa tipe hammer hidrolik. Tetapi
semua hammer hidrolik menggunakan
sumber energi dari luar untuk mengangkat
ram hammer. Tumbukan Hammer diperoleh
dengan cara menjatuhkan ram hammer
akibat murni gaya gravitasi atau dengan
bantuan tekan dari alat hidrolik.
Sama seperti air/steam hammer, skematik
kerja hammer hidrolik ada yang single acting
dan double acting.

Ram hammer diangkat dengan alat hidrolik,
kemudian setelah pada ketinggian tertentu
dijatuhkan menumbuk striker plate/anvil dan
hammer cushion pada helm tiang pancang.
Ram hammer kemudian diangkat kembali
oleh alat hidrolik untuk pemancangan
selanjutanya.

Tinggi jatuh ram hammer dapat dikontrol
sesuai dengan kondisi pemancangan. Untuk
kondisi pemancangan tanah lunak (easy
driving) tinggi jatuh ram hammer diatur
rendah agar tegangan tarik pada tiang rendah
sedangkan untuk kondisi pemancangan tanah
keras (hard driving) ram hammer diatur
jatuh lebih tinggi.
SINGLE ACTING DOUBLE ACTING
