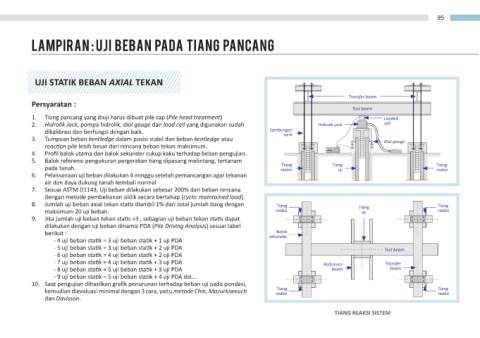

lampiran : UJI BEBAN PADA TIANG PANCANG

UJI STATIK BEBAN AXIAL TEKAN
Transfer beam
Persyaratan :
Test beam
1. Tiang pancang yang diuji harus dibuat pile cap (Pile head treatment) Loaded
2. Hidrolik Jack, pompa hidrolik, dial gauge dan load cell yang digunakan sudah Hidrolik jack cell
dikalibrasi dan berfungsi dengan baik. Sambungan
tarik
3. Tumpuan beban kentledge dalam posisi stabil dan beban kentledge atau Dial gauge
reaction pile lebih besar dari rencana beban tekan maksimum.
4. Profil balok utama dan balok sekunder cukup kaku terhadap beban pengujian.
5. Balok referensi pengukuran pergerakan tiang dipasang melintang, tertanam
Tiang
pada tanah. reaksi Tiang Tiang
reaksi
uji
6. Pelaksanaan uji beban dilakukan 4 minggu setelah pemancangan agar tekanan
air dan daya dukung tanah kembali normal
7. Sesuai ASTM D1143, Uji beban dilakukan sebesar 200% dari beban rencana
dengan metode pembebanan siklik secara bertahap (cyclic maintained load).
8. Jumlah uji beban axial tekan statis diambil 1% dari total jumlah tiang dengan Tiang Tiang Tiang
maksimum 20 uji beban. reaksi uji reaksi
9. Jika jumlah uji beban tekan statis >3 , sebagian uji beban tekan statis dapat
dilakukan dengan uji beban dinamis PDA (Pile Driving Analysis) sesuai tabel
Balok
berikut : sekunder
- 4 uji beban statik = 3 uji beban statik + 1 uji PDA
- 5 uji beban statik = 3 uji beban statik + 2 uji PDA Test beam
- 6 uji beban statik = 4 uji beban statik + 2 uji PDA
- 7 uji beban statik = 4 uji beban statik + 3 uji PDA Reference Transfer
- 8 uji beban statik = 5 uji beban statik + 3 uji PDA beam beam
- 9 uji beban statik = 5 uji beban statik + 4 uji PDA dst...
10. Saat pengujian dihasilkan grafik penurunan terhadap beban uji pada pondasi,
Tiang
kemudian dievaluasi minimal dengan 3 cara, yaitu metode Chin, Mazurkiweuch reaksi Tiang
reaksi
dan Davisson.
TIANG REAKSI SISTEM
