๒.๑ ความหมายและค าจ ากัดความแนวระนาบ (Plane) ต่างๆที่เกี่ยวข้องของระบบควบคุมการยิง ตามรูปที่ ๒.๒
๒.๑.๑ Horizontal Plane เป็นแนวระนาบที่ขนานกับพื้นโลก ณ ต าบลที่นั้นๆเป็นแนวระดับพื้นฐาน

ในการน ามาอ้างอิง เช่น เป็นระดับอ้างอิงในการสร้างเรือหรือการติดแผ่น Master Datum
๒.๑.๒ Deck Plane เป็นแนวระนาบทขนานกับดาดฟูาของเรือ
ี่
๒.๑.๓ Vertical Plane เป็นแนวระนาบที่ตั้งฉากกับแนว Horizontal Plane
๒.๑.๔ Normal Plane เป็นแนวระนาบที่ตั้งฉากกับแนวระดับดาดฟูาของเรือ Deck Plane

๒.๑.๕ Slant Plane เป็นแนวระนาบบนเส้น line of sight (Slant Range) จากตัว Sensor ไปยังเปูาหมาย

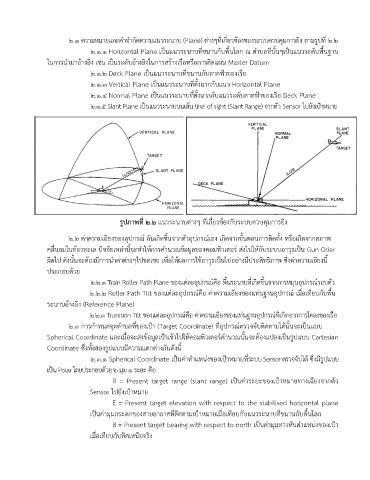

รูปภาพที่ ๒.๒ แนวระนาบต่างๆ ที่เกี่ยวข้องกับระบบควบคุมการยิง

๒.๒ ค่าความเอียงของอุปกรณ์ อันเกิดขึ้นจากตัวอุปกรณ์เอง เกิดจากขั้นตอนการติดตั้ง หรือเกิดจากสภาพ
คลื่นลมในท้องทะเล ปัจจัยเหล่านี้จะท าให้การค านวณข้อมูลของคอมพิวเตอร์ ส่งไปให้กับระบบอาวุธเป็น Gun Oder
ผิดไป ดังนั้นจะต้องมีการน าค่าต่างๆไปชดเชย เพื่อให้ผลการใช้อาวุธเป็นไปอย่างมีประสิทธิภาพ ซึ่งคาความเอียงนี้
่
ประกอบด้วย
์
๒.๒.๑ Train Roller Path Plane ของแต่ละอุปกรณคือ พื้นระนาบที่เกิดขึ้นจากการหมุนอุปกรณ์รอบตัว
่
๒.๒.๒ Roller Path Tilt ของแต่ละอุปกรณ์คือ คาความเอียงของแท่นฐานอุปกรณ์ เมื่อเทียบกับพื้น
ระนาบอ้างอิง (Reference Plane)
์
๒.๒.๓ Trunnion Tilt ของแต่ละอุปกรณคือ ค่าความเอียงของแท่นฐานอุปกรณ์ที่เกิดจากการโคลงของเรือ
ั
๒.๓ การก าหนดจุดต าบลที่ของเปูา (Target Coordinate) ที่อุปกรณ์ตรวจจบติดตามได้นั้นจะเป็นแบบ
Spherical Coordinate และเมื่อจะส่งข้อมูลเปูาเข้าไปให้คอมพิวเตอร์คานวณนั้นจะต้องแปลงเป็นรูปแบบ Cartesian

Coordinate ซึ่งทั้งสองรูปแบบมีความแตกต่างกันดังนี้
้
๒.๓.๑ Spherical Coordinate เป็นค่าต าแหน่งของเปูาหมายที่ระบบ Sensor ตรวจจบได ซึ่งมีรูปแบบ
ั
เป็น Polar โดยประกอบด้วย ๒ มุม ๑ ระยะ คือ
่
ั
R = Present target range (slant range) เป็นคาระยะของเปูาหมายทางเฉียงจากตว
Sensor ไปยังเปูาหมาย
E = Present target elevation with respect to the stabilised horizontal plane
เป็นค่ามุมกระดกของสายอากาศที่ติดตามเปูาหมายเมื่อเทียบกับแนวระนาบทขนานกับพื้นโลก
ี่
B = Present target bearing with respect to north เป็นค่ามุมทางหันต าแหน่งของเปูา

เมื่อเทียบกับทิศเหนือจริง
