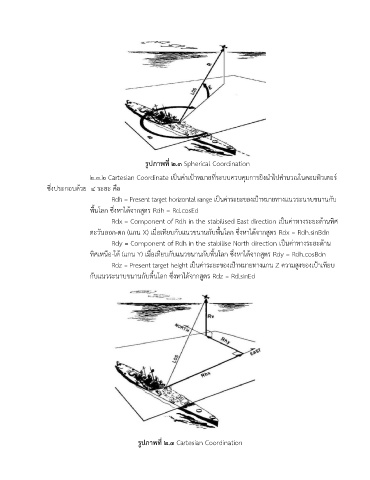

รูปภาพที่ ๒.๓ Spherical Coordination
๒.๓.๒ Cartesian Coordinate เป็นค่าเปูาหมายที่ระบบควบคุมการยิงน าไปค านวณในคอมพิวเตอร์
ซึ่งประกอบด้วย ๔ ระยะ คือ
Rdh = Present target horizontal range เป็นค่าระยะของเปูาหมายทางแนวระนาบขนานกับ
พื้นโลก ซึ่งหาได้จากสูตร Rdh = Rd.cosEd
Rdx = Component of Rdh in the stabilised East direction เป็นค่าทางระยะด้านทิศ
ตะวันออก-ตก (แกน X) เมื่อเทียบกับแนวขนานกับพื้นโลก ซึ่งหาได้จากสูตร Rdx = Rdh.sinBdn
Rdy = Component of Rdh in the stabilise North direction เป็นค่าทางระยะด้าน
ทิศเหนือ-ใต้ (แกน Y) เมื่อเทียบกับแนวขนานกับพื้นโลก ซึ่งหาไดจากสูตร Rdy = Rdh.cosBdn
้
Rdz = Present target height เป็นค่าระยะของเปูาหมายทางแกน Z ความสูงของเปูาเทียบ
กับแนวระนาบขนานกับพื้นโลก ซึ่งหาได้จากสูตร Rdz = Rd.sinEd
รูปภาพที่ ๒.๓ Cartesian Coordination
