Page 23 - เอกสารหลักสูตรสรรพาวุธเบื้องต้น วิชาระบบการรบและระบบเครื่องควบคุมการยิงแบบเรดาร์

ิ
๓.๔.๑.๕ ระบบควบคุมการยิง Fly Catcher ซึ่งเป็นของบริษัทผู้ผลต คือ บริษัท HOLLANDSE SIGNAAL

APPARATEN B.V. (HAS) ประเทศ เนเธอร์แลนด์ มีลักษณะการทางานคล้ายกับ ระบบWM Series ติดตั้งที่หน่วย
บัญชาการต่อสู้อากาศยานและรักษาฝั่ง จ านวน ๕ ระบบ

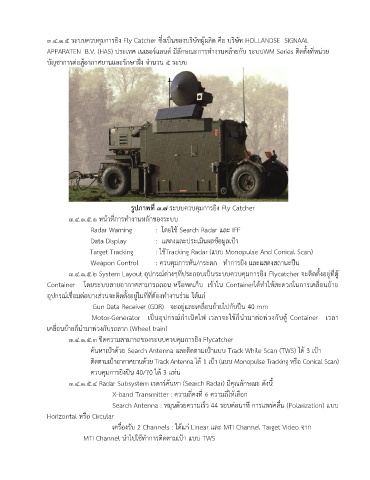

รูปภาพที่ ๓.๗ ระบบควบคุมการยิง Fly Catcher
๓.๔.๑.๕.๑ หน้าที่การท างานหลักของระบบ
Radar Warning : โดยใช้ Search Radar และ IFF
Data Display : แสดงและประเมินผลข้อมูลเปูา

Target Tracking : ใช้Tracking Radar (แบบ Monopulse And Conical Scan)
Weapon Control : ควบคุมการหัน/กระดก ท าการยิง และแสดงสถานะปืน
ุ
๓.๔.๑.๕.๒ System Layout อุปกรณ์ต่างๆที่ประกอบเป็นระบบควบคมการยิง Flycatcher จะตดตงอยู่ทตู้
ั้
ี่
ิ

Container โดยระบบสายอากาศสามารถถอน หรือหดเก็บ เข้าใน Containerไดทาให้สะดวกในการเคลอนย้าย
ื่
้
อุปกรณ์เชื่อมต่อบางส่วนจะติดตั้งอยู่ในที่ที่ต้องท างานร่วม ได้แก่
Gun Data Receiver (GDR) จะอยู่และเคลื่อนย้ายไปกับปืน 40 mm
ู้
่
้
์
Motor-Generator เป็นอุปกรณก าเนิดไฟ เวลาจะใชก็น ามาตอพ่วงกับต Container เวลา
เคลื่อนย้ายก็น ามาพ่วงกับรถลาก (Wheel train)
๓.๔.๑.๕.๓ ขีดความสามารถของระบบควบคุมการยิง Flycatcher
ค้นหาเปูาด้วย Search Antenna และติดตามเปูาแบบ Track While Scan (TWS) ได้ 3 เปูา
้
ติดตามเปูาอากาศยานด้วย Track Antenna ได 1 เปูา (แบบ Monopulse Tracking หรือ Conical Scan)
ควบคุมการยิงปืน 40/70 ได้ 3 แท่น
๓.๔.๑.๕.๔ Radar Subsystem เรดาร์ค้นหา (Search Radar) มีคุณลักษณะ ดังนี้
ี่
X-band Transmitter : ความถี่คงท 6 ความถี่ให้เลือก
Search Antenna : หมุนด้วยความเร็ว 44 รอบต่อนาท การแพร่คลื่น (Polarization) แบบ
ี
Horizontal หรือ Circular
เครื่องรับ 2 Channels : ได้แก่ Linear และ MTI Channel Target Video จาก
MTI Channel น าไปใช้ท าการติดตามเปูา แบบ TWS
