๓.๔.๒.๕ ระบบควบคุมการยิง CEROS200 ติดตั้งในเรือฟริเกต ชุด ร.ล.นเรศวร และ ร.ล.ภูมิพลอดุลยเดช
จ านวน ๖ ระบบ

Radar Director ซึ่งประกอบด้วย:
- Tracking Radar
- TV-camera
- IR-camera

- Laser Range Finder
- ควบคุมปืน ๑๒๗ มม.
- ควบคุมปืน ๓๐ มม.จ านวน ๒ แท่น

ู
- ส่งค่าข้อมูลเปาให้กับระบบ Vertical Launch System และส่องคลื่น CWI น าทางให้ลูก
้
อาวุธปล่อย ESSM โคจรเขาหาเปูาหมาย

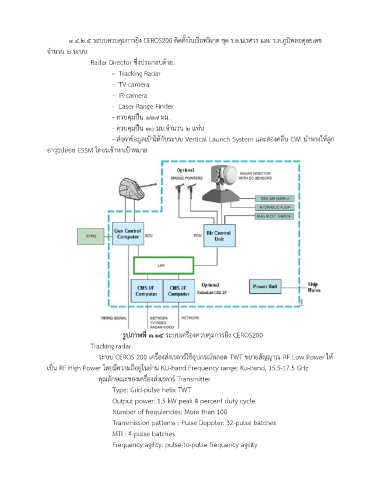

รูปภาพที่ ๓.๑๔ ระบบเครื่องควบคุมการยิง CEROS200
Tracking radar
ระบบ CEROS 200 เครื่องส่งเรดาร์ใช้อุปกรณ์หลอด TWT ขยายสัญญาณ RF Low Power ให้

เป็น RF High Power โดยมีความถี่อยู่ในย่าน KU-band Frequency range: Ku-band, 15.5-17.5 GHz
คุณลักษณะของเครื่องส่งเรดาร์ Transmitter
Type: Grid-pulse helix TWT

Output power: 1.5 kW peak 4 percent duty cycle
Number of frequiencies: More than 100
Transmission patterns : Pulse Doppler: 32-pulse batches
MTI : 4-pulse batches
Frequency agility: pulse-to-pulse frequency agility
