P. 24
๓.๔.๒ ระบบควบคุมการยิงแบบเรดาร์/ออปทรอนิกส ์
๓.๔.๒.๑ ระบบควบคุมการยิง LIROD VM62/61ติดตั้งในเรือ ชุด ร.ล.ชลบุรี จ านวน ๓ ระบบ
- ควบคุมปืน ๗๖/๖๒ จ านวน ๒ แท่น
- ควบคุมปืน ๔๐/๗๐ แท่นค ู่
๓.๔.๒.๒ ระบบควบคุมการยิง LIROD 8 ติดตั้งในเรือคอร์เวต ชุด ร.ล.รัตนโกสินทร์ จ านวน ๒ ระบบ
- ควบคุมปืน ๗๖/๖๒
- ควบคุมปืน ๔๐/๗๐ แท่นค ู่

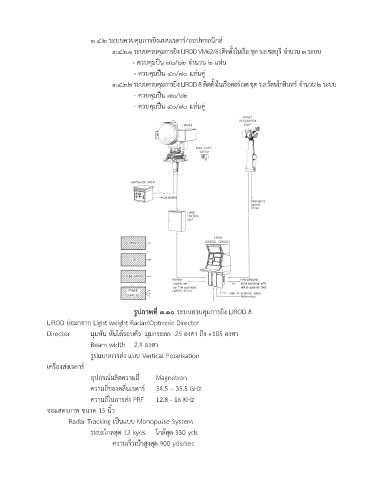

รูปภาพที่ ๓.๑๐ ระบบควบคุมการยิง LIROD 8
LIROD ย่อมาจาก Light weight Radar/Optronic Director
Director มุมหัน หันได้รอบตัว มุมกระดก -25 องศา ถึง +105 องศา
Beam width 2.4 องศา
รูปแบบการส่ง แบบ Vertical Polarisation
เครื่องส่งเรดาร์
ิ
อุปกรณ์ผลตความถ ี่ Magnetron
ความถี่ของคลื่นเรดาร์ 34.5 – 35.5 GHz
ความถี่ในการส่ง PRF 12.8 - 16 KHz
จอแสดงภาพ ขนาด 15 นิ้ว
Radar Tracking เป็นแบบ Monopulse System
ระยะไกลสุด 12 kyds ใกล้สุด 330 yds
ความเร็วเปูาสูงสุด 900 yds/sec
