Contoh

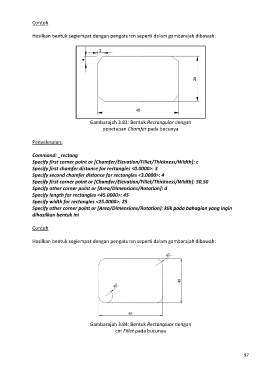

Hasilkan bentuk segiempat dengan pengaturan seperti dalam gambarajah dibawah:

Gambarajah 3.83: Bentuk Rectangular dengan
penetapan Chamfer pada bucunya

Penyelesaian:

Command: _rectang
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: c
Specify first chamfer distance for rectangles <0.0000>: 3
Specify second chamfer distance for rectangles <3.0000>: 4
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 50,50
Specify other corner point or [Area/Dimensions/Rotation]: d
Specify length for rectangles <45.0000>: 45
Specify width for rectangles <25.0000>: 25
Specify other corner point or [Area/Dimensions/Rotation]: klik pada bahagian yang ingin
dihasilkan bentuk ini

Contoh

Hasilkan bentuk segiempat dengan pengaturan seperti dalam gambarajah dibawah:

Gambarajah 3.84: Bentuk Rectangluar dengan
ciri Fillet pada bucunya
