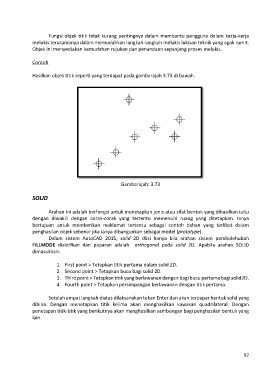

Fungsi objek titik tidak kurang pentingnya dalam membantu pengguna dalam kerja-kerja
melukis terutamanya dalam memudahkan langkah-langkah melukis lukisan teknik yang agak rumit.
Objek ini menyediakan kemudahan rujukan dan penandaan sepanjang proses melukis.

Contoh

Hasilkan objek titik seperti yang terdapat pada gambarajah 3.73 di bawah.

Gambarajah: 3.73

SOLID

Arahan ini adalah berfungsi untuk menetapkan jenis atau sifat bentuk yang dihasilkan iaitu
dengan diwakili dengan corak-corak yang tertentu memenuhi ruang yang ditetapkan. Ianya
bertujuan untuk memberikan maklumat tertentu sebagai contoh bahan yang terlibat dalam
penghasilan objek sebenar jika ianya dibangunkan sebagai model (prototype).
Dalam sistem AutoCAD 2015, solid 2D diisi hanya bila arahan sistem pembolehubah
FILLMODE diaktifkan dan paparan adalah orthogonal pada solid 2D. Apabila arahan SOLID
dimasukkan:

1. First point > Tetapkan titik pertama dalam solid 2D.
2. Second point > Tetapkan bucu bagi solid 2D.
3. Third point > Tetapkan titik yang berlawanan dengan bagi bucu pertama bagi solid2D.
4. Fourth point > Tetapkan persimpangan berlawanan dengan titik pertama.

Setelah empat langkah diatas dilaksanakan tekan Enter dan akan terpapar bentuk solid yang
dibina. Dengan menetapkan titik kelima akan menghasilkan kawasan quadrilateral. Dengan
penetapan titik-titik yang berikutnya akan menghasilkan sambungan bagi penghasilan bentuk yang
lain.
