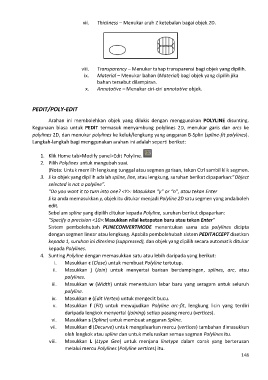

vii. Thickness – Menukar arah Z ketebalan bagai objek 2D.

viii. Transparency – Menukar tahap transparensi bagi objek yang dipilih.
ix. Material – Menukar bahan (Material) bagi objek yang dipilih jika
bahan tersebut dilampiran.
x. Annotative – Menukar ciri-ciri annotative objek.

PEDIT/POLY-EDIT

Arahan ini membolehkan objek yang dilukis dengan menggunakan POLYLINE disunting.
Kegunaan biasa untuk PEDIT termasuk menyambung polylines 2D, menukar garis dan arcs ke
polylines 2D, dan menukar polylines ke keluk/lengkung yang anggaran B-Splin (spline-fit polylines).
Langkah-langkah bagi menggunakan arahan ini adalah seperti berikut:

1. Klik Home tab>Modify panel>Edit Polyline.
2. Pilih Polylines untuk mengubah suai.
(Nota: Untuk memilih lengkung tunggal atau segmen garisan, tekan Ctrl sambil klik segmen.
3. Jika objek yang dipilih adalah spline, line, atau lengkung, suruhan berikut dipaparkan:”Object
selected is not a polyline”.
“Do you want it to turn into one? <Y>: Masukkan “y” or “n”, atau tekan Enter
Jika anda memasukkan y, objek itu ditukar menjadi Polyline 2D satu segmen yang anda boleh
edit.
Sebelum spline yang dipilih ditukar kepada Polyline, suruhan berikut dipaparkan:
“Specify a precision <10>:Masukkan nilai ketapatan baru atau tekan Enter”
Sistem pembolehubah PLINECONVERTMODE menentukan sama ada polylines dicipta
dengan segmen linear atau lengkung. Apabila pembolehubah sistem PEDITACCEPT disetkan
kepada 1, suruhan ini diterima (suppressed), dan objek yang dipilih secara automatik ditukar
kepada Polylines.
4. Sunting Polyline dengan memasukkan satu atau lebih daripada yang berikut:
i. Masukkan c (Close) untuk membuat Polyline tertutup.
ii. Masukkan j (Join) untuk menyertai barisan berdampingan, splines, arc, atau
polylines.
iii. Masukkan w (Width) untuk menentukan lebar baru yang seragam untuk seluruh
polyline.
iv. Masukkan e (Edit Vertex) untuk mengedit bucu.
v. Masukkan f (Fit) untuk mewujudkan Polyline arc-fit, lengkung licin yang terdiri
daripada lengkok menyertai (joining) setiap pasang mercu (vertices).
vi. Masukkan s (Spline) untuk membuat anggaran Spline.
vii. Masukkan d (Decurve) untuk mengeluarkan mercu (vertices) tambahan dimasukkan
oleh lengkok atau spline dan untuk meluruskan semua segmen Polylines itu.
viii. Masukkan L (Ltype Gen) untuk menjana linetype dalam corak yang berterusan
melalui mercu Polylines (Polyline vertices) itu.
