Page 158 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

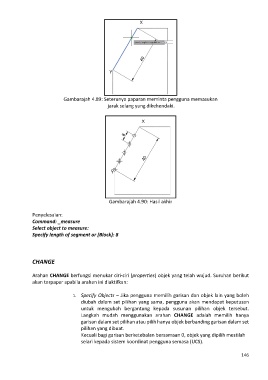

Gambarajah 4.89: Seterunya paparan meminta pengguna memasukan
jarak selang yang dikehendaki.

Gambarajah 4.90: Hasil akhir

Penyelesaian:
Command: _measure
Select object to measure:
Specify length of segment or [Block]: 8

CHANGE

Arahan CHANGE berfungsi menukar ciri-ciri (properties) objek yang telah wujud. Suruhan berikut
akan terpapar apabila arahan ini diaktifkan:

1. Specify Objects – Jika pengguna memilih garisan dan objek lain yang boleh
diubah dalam set pilihan yang sama, pengguna akan mendapat keputusan
untuk mengubah bergantung kepada susunan pilihan objek tersebut.
Langkah mudah menggunakan arahan CHANGE adalah memilih hanya
garisan dalam set pilihan atau pilih hanya objek berbanding garisan dalam set
pilihan yang dibuat.
Kecuali bagi garisan berketebalan bersamaan 0, objek yang dipilih mestilah
selari kepada sistem koordinat pengguna semasa (UCS).

146
