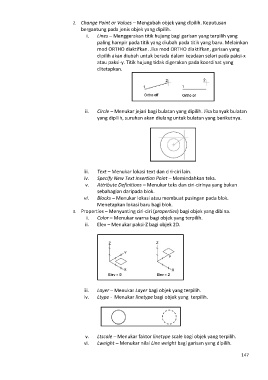

2. Change Point or Values – Mengubah objek yang dipilih. Keputusan
bergantung pada jenis objek yang dipilih.
i. Lines – Menggerakan titik hujung bagi garisan yang terpilih yang
paling hampir pada titik yang diubah pada titik yang baru. Melainkan
mod ORTHO diaktifkan. Jika mod ORTHO diaktifkan, garisan yang
dipilih akan diubah untuk berada dalam keadaan selari pada paksi-x
atau paksi-y. Titik hujung tidak digerakan pada koordinat yang
ditetapkan.

ii. Circle – Menukar jejari bagi bulatan yang dipilih. Jika banyak bulatan
yang dipilih, suruhan akan diulang untuk bulatan yang berikutnya.

iii. Text – Menukar lokasi text dan ciri-ciri lain.
iv. Specify New Text Insertion Point – Memindahkan teks.
v. Attribute Definitions – Menukar teks dan ciri-cirinya yang bukan
sebahagian daripada blok.
vi. Blocks – Menukar lokasi atau membuat pusingan pada blok.
Menetapkan lokasi baru bagi blok.
3. Properties – Menyunting ciri-ciri (properties) bagi objek yang dibina.
i. Color – Menukar warna bagi objek yang terpilih.
ii. Elev – Menukar paksi-Z bagi objek 2D.

iii. Layer – Menukar Layer bagi objek yang terpilih.
iv. Ltype - Menukar linetype bagi objek yang terpilih.

v. Ltscale – Menukar faktor linetype scale bagi objek yang terpilih.
vi. Lweight – Menukar nilai Line weight bagi garisan yang dipilih.
