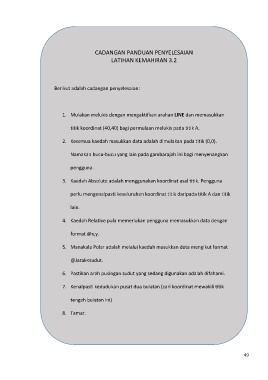

CADANGAN PANDUAN PENYELESAIAN

LATIHAN KEMAHIRAN 3.2

Berikut adalah cadangan penyelesaian:

1. Mulakan melukis dengan mengaktifkan arahan LINE dan memasukkan

titik koordinat (40,40) bagi perm ulaan melukis pada titik A.

2. Kesemua kaedah masukkan data adalah dimulakan pada titik (0,0).

Namakan bucu-bucu yang lain pada gambarajah ini bagi menyenangkan

pengguna.

3. Kaedah Absolute adalah menggunakan koordinat asal titik. Pengguna

perlu mengenalpasti keseluruhan koordinat titik daripada titik A dan titik

lain.

4. Kaedah Relative pula memerlukan pengguna memasukkan data dengan

format @x,y.

5. Manakala Polar adalah melalui k aedah masukkan data mengikut format

@Jarak<sudut.

6. Pastikan arah pusingan sudut yang sedang digunakan adalah difahami.

7. Kenalpasti kedudukan pusat dua bulatan (cari koordinat mewakili titik

tengah bulatan ini)

8. Tamat.
