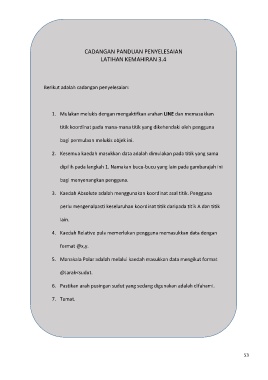

CADANGAN PANDUAN PENYELESAIAN

LATIHAN KEMAHIRAN 3.4

Berikut adalah cadangan penyelesaian:

1. Mulakan melukis dengan mengaktifkan arahan LINE dan memasukkan

titik koordinat pada mana-mana titik yang dikehendaki oleh pengguna

bagi permulaan melukis objek ini.

2. Kesemua kaedah masukkan data adalah dimulakan pada titik yang sama

dipilih pada langkah 1. Namakan bucu-bucu yang lain pada gambarajah ini

bagi menyenangkan pengguna.

3. Kaedah Absolute adalah menggunakan koordinat asal titik. Pengguna

perlu mengenalpasti keseluruhan koordinat titik daripada titik A dan titik

lain.

4. Kaedah Relative pula memerlukan pengguna memasukkan data dengan

format @x,y.

5. Manakala Polar adalah melalui kaedah masukkan data mengikut format

@Jarak<sudut.

6. Pastikan arah pusingan sudut yang sedang digunakan adalah difahami.

7. Tamat.
