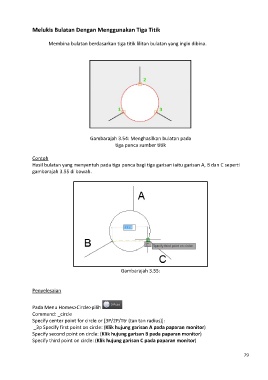

Melukis Bulatan Dengan Menggunakan Tiga Titik
Membina bulatan berdasarkan tiga titik lilitan bulatan yang ingin dibina.
Gambarajah 3.54: Menghasilkan bulatan pada
tiga punca sumber titik
Contoh
Hasil bulatan yang menyentuh pada tiga punca bagi tiga garisan iaitu garisan A, B dan C seperti
gambarajah 3.55 di bawah.
Gambarajah 3.55:
Penyelesaian
Pada Menu Homes>Circle>pilih
Command: _circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
_3p Specify first point on circle: (Klik hujung garisan A pada paparan monitor)
Specify second point on circle: (Klik hujung garisan B pada paparan monitor)
Specify third point on circle: (Klik hujung garisan C pada paparan monitor)
