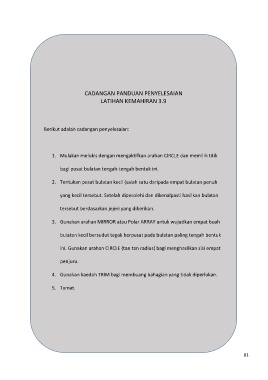

CADANGAN PANDUAN PENYELESAIAN
LATIHAN KEMAHIRAN 3.9

Berikut adalah cadangan penyelesaian:

1. Mulakan melukis dengan mengaktifkan arahan CIRCLE dan memilih titik

bagi pusat bulatan tengah-tengah bentuk ini.

2. Tentukan pusat bulatan kecil (salah satu daripada empat bulatan penuh

yang kecil tersebut. Setelah diperolehi dan dikenalpasti hasilkan bulatan

tersebut berdasarkan jejeri yang diberikan.

3. Gunakan arahan MIRROR atau Polar ARRAY untuk wujudkan empat buah

bulatan kecil bersudut tegak berpusat pada bulatan paling tengah bentuk

ini. Gunakan arahan CIRCLE (tan tan radius) bagi menghasilkan sisi empat

penjuru.

4. Gunakan kaedah TRIM bagi membuang bahagian yang tidak diperlukan.

5. Tamat.
