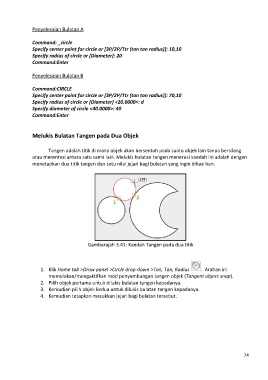

Page 86 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Penyelesaian Bulatan A

Command: _circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 10,10
Specify radius of circle or [Diameter]: 20
Command:Enter

Penyelesaian Bulatan B

Command:CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 70,10
Specify radius of circle or [Diameter] <20.0000>: d
Specify diameter of circle <40.0000>: 40
Command:Enter

Melukis Bulatan Tangen pada Dua Objek

Tangen adalah titik di mana objek akan bersentuh pada suatu objek lain tanpa bersilang
atau merentasi antara satu sama lain. Melukis bulatan tangen menerusi kaedah ini adalah dengan
menetapkan dua titik tangen dan satu nilai jejari bagi bulatan yang ingin dihasilkan.

Gambarajah 3.41: Kaedah Tangen pada dua titik

1. Klik Home tab >Draw panel >Circle drop-down >Tan, Tan, Radius . Arahan ini
memulakan/mengaktifkan mod penyambungan tangen objek (Tangent object snap).
2. Pilih objek pertama untuk dilukis bulatan tangen kepadanya.
3. Kemudian pilih objek kedua untuk dilukis bulatan tangen kepadanya.
4. Kemudian tetapkan masukkan jejari bagi bulatan tersebut.
