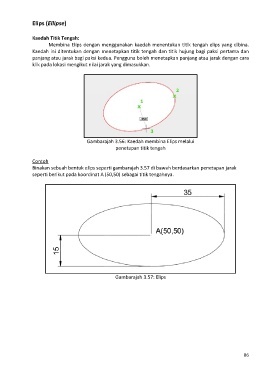

Elips (Ellipse)
Kaedah Titik Tengah:
Membina Elips dengan menggunakan kaedah menentukan titik tengah elips yang dibina.
Kaedah ini ditentukan dengan menetapkan titik tengah dan titik hujung bagi paksi pertama dan
panjang atau jarak bagi paksi kedua. Pengguna boleh menetapkan panjang atau jarak dengan cara
klik pada lokasi mengikut nilai jarak yang dimasukkan.
Gambarajah 3.56: Kaedah membina Elips melalui
penetapan titik tengah
Contoh
Binakan sebuah bentuk elips seperti gambarajah 3.57 di bawah berdasarkan penetapan jarak
seperti berikut pada koordinat A (50,50) sebagai titik tengahnya.
Gambarajah 3.57: Elips
86
