4G MILL 4G MILL

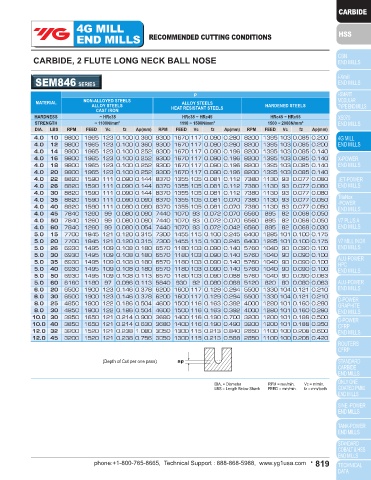

END MILLS RECOMMENDED CUTTING CONDITIONS END MILLS RECOMMENDED CUTTING CONDITIONS

CARBIDE, 2 FLUTE LONG NECK BALL NOSE CARBIDE, 2 FLUTE LONG NECK BALL NOSE

SEM846 SERIES SEM846 SERIES
P P
MATERIAL NON-ALLOYED STEELS ALLOY STEELS MATERIAL NON-ALLOYED STEELS ALLOY STEELS
ALLOY STEELS HEAT RESISTANT STEELS HARDENED STEELS ALLOY STEELS HEAT RESISTANT STEELS HARDENED STEELS
CAST IRON CAST IRON
HARDNESS ~ HRc35 HRc35 ~ HRc45 HRc45 ~ HRc55 HARDNESS ~ HRc35 HRc35 ~ HRc45 HRc45 ~ HRc55
STRENGTH ~ 1100N/mm 2 1110 ~ 1500N/mm 2 1500 ~ 2000N/mm 2 STRENGTH ~ 1100N/mm 2 1110 ~ 1500N/mm 2 1500 ~ 2000N/mm 2
DIA. LBS RPM FEED Vc fz Ap(mm) RPM FEED Vc fz Ap(mm) RPM FEED Vc fz Ap(mm) DIA. LBS RPM FEED Vc fz Ap(mm) RPM FEED Vc fz Ap(mm) RPM FEED Vc fz Ap(mm)
2.0 8 18000 1795 113 0.050 0.126 17000 1525 107 0.045 0.098 15000 1285 94 0.043 0.070 4.0 10 9800 1965 123 0.100 0.360 9300 1670 117 0.090 0.280 8200 1395 103 0.085 0.200
2.0 10 18000 1795 113 0.050 0.126 17000 1525 107 0.045 0.098 15000 1285 94 0.043 0.070 4.0 12 9800 1965 123 0.100 0.360 9300 1670 117 0.090 0.280 8200 1395 103 0.085 0.200
2.0 12 16200 1455 102 0.045 0.072 15300 1235 96 0.040 0.056 13500 1040 85 0.039 0.040 4.0 14 9800 1965 123 0.100 0.252 9300 1670 117 0.090 0.196 8200 1395 103 0.085 0.140
2.0 14 16200 1455 102 0.045 0.072 15300 1235 96 0.040 0.056 13500 1040 85 0.039 0.040 4.0 16 9800 1965 123 0.100 0.252 9300 1670 117 0.090 0.196 8200 1395 103 0.085 0.140
2.0 16 16200 1455 102 0.045 0.072 15300 1235 96 0.040 0.056 13500 1040 85 0.039 0.040 4.0 18 9800 1965 123 0.100 0.252 9300 1670 117 0.090 0.196 8200 1395 103 0.085 0.140
2.0 18 16200 1455 102 0.045 0.045 15300 1235 96 0.040 0.035 13500 1040 85 0.039 0.025 4.0 20 9800 1965 123 0.100 0.252 9300 1670 117 0.090 0.196 8200 1395 103 0.085 0.140
2.0 20 16200 1455 102 0.045 0.045 15300 1235 96 0.040 0.035 13500 1040 85 0.039 0.025 4.0 22 8820 1590 111 0.090 0.144 8370 1355 105 0.081 0.112 7380 1130 93 0.077 0.080
2.0 22 14400 1150 90 0.040 0.045 13600 975 85 0.036 0.035 12000 820 75 0.034 0.025 4.0 26 8820 1590 111 0.090 0.144 8370 1355 105 0.081 0.112 7380 1130 93 0.077 0.080
2.0 26 14400 1150 90 0.040 0.045 13600 975 85 0.036 0.035 12000 820 75 0.034 0.025 4.0 30 8820 1590 111 0.090 0.144 8370 1355 105 0.081 0.112 7380 1130 93 0.077 0.080
2.0 30 14400 1150 90 0.040 0.027 13600 975 85 0.036 0.021 12000 820 75 0.034 0.015 4.0 35 8820 1590 111 0.090 0.090 8370 1355 105 0.081 0.070 7380 1130 93 0.077 0.050
2.0 35 10800 755 68 0.035 0.018 10200 640 64 0.031 0.014 9000 540 57 0.030 0.010 4.0 40 8820 1590 111 0.090 0.090 8370 1355 105 0.081 0.070 7380 1130 93 0.077 0.050
2.0 40 10800 755 68 0.035 0.018 10200 640 64 0.031 0.014 9000 540 57 0.030 0.010 4.0 45 7840 1260 99 0.080 0.090 7440 1070 93 0.072 0.070 6560 895 82 0.068 0.050
2.0 45 5400 325 34 0.030 0.018 5100 275 32 0.027 0.014 4500 230 28 0.026 0.010 4.0 50 7840 1260 99 0.080 0.090 7440 1070 93 0.072 0.070 6560 895 82 0.068 0.050
2.0 50 5400 325 34 0.030 0.018 5100 275 32 0.027 0.014 4500 230 28 0.026 0.010 4.0 60 7840 1260 99 0.080 0.054 7440 1070 93 0.072 0.042 6560 895 82 0.068 0.030
2.0 60 5400 325 34 0.030 0.018 5100 275 32 0.027 0.014 4500 230 28 0.026 0.010 5.0 15 7700 1845 121 0.120 0.315 7300 1455 115 0.100 0.245 6400 1285 101 0.100 0.175
2.5 8 15800 1925 124 0.061 0.158 14900 1605 117 0.054 0.123 13200 1305 104 0.049 0.088 5.0 20 7700 1845 121 0.120 0.315 7300 1455 115 0.100 0.245 6400 1285 101 0.100 0.175
2.5 10 15800 1925 124 0.061 0.158 14900 1605 117 0.054 0.123 13200 1305 104 0.049 0.088 5.0 26 6930 1495 109 0.108 0.180 6570 1180 103 0.090 0.140 5760 1040 90 0.090 0.100
2.5 12 15800 1925 124 0.061 0.158 14900 1605 117 0.054 0.123 13200 1305 104 0.049 0.088 5.0 30 6930 1495 109 0.108 0.180 6570 1180 103 0.090 0.140 5760 1040 90 0.090 0.100
2.5 16 14220 1560 112 0.055 0.090 13410 1300 105 0.048 0.070 11880 1055 93 0.044 0.050 5.0 35 6930 1495 109 0.108 0.180 6570 1180 103 0.090 0.140 5760 1040 90 0.090 0.100
2.5 20 14220 1560 112 0.055 0.090 13410 1300 105 0.048 0.070 11880 1055 93 0.044 0.050 5.0 40 6930 1495 109 0.108 0.180 6570 1180 103 0.090 0.140 5760 1040 90 0.090 0.100
2.5 22 14220 1560 112 0.055 0.056 13410 1300 105 0.048 0.044 11880 1055 93 0.044 0.031 5.0 50 6930 1495 109 0.108 0.113 6570 1180 103 0.090 0.088 5760 1040 90 0.090 0.063
2.5 26 12640 1230 99 0.049 0.056 11920 1025 94 0.043 0.044 10560 835 83 0.040 0.031 5.0 60 6160 1180 97 0.096 0.113 5840 930 92 0.080 0.088 5120 820 80 0.080 0.063
2.5 30 12640 1230 99 0.049 0.056 11920 1025 94 0.043 0.044 10560 835 83 0.040 0.031 6.0 20 6500 1900 123 0.146 0.378 6200 1600 117 0.129 0.294 5500 1330 104 0.121 0.210
2.5 35 12640 1230 99 0.049 0.034 11920 1025 94 0.043 0.026 10560 835 83 0.040 0.019 6.0 30 6500 1900 123 0.146 0.378 6200 1600 117 0.129 0.294 5500 1330 104 0.121 0.210
2.5 40 9480 810 74 0.043 0.034 8940 675 70 0.038 0.026 7920 550 62 0.035 0.019 8.0 25 4850 1800 122 0.186 0.504 4600 1500 116 0.163 0.392 4000 1280 101 0.160 0.280
2.5 45 9480 810 74 0.043 0.023 8940 675 70 0.038 0.018 7920 550 62 0.035 0.013 8.0 30 4850 1800 122 0.186 0.504 4600 1500 116 0.163 0.392 4000 1280 101 0.160 0.280
2.5 50 9480 810 74 0.043 0.023 8940 675 70 0.038 0.018 7920 550 62 0.035 0.013 10.0 30 3850 1650 121 0.214 0.900 3680 1400 116 0.190 0.700 3200 1200 101 0.188 0.500
3.0 6 13700 2050 129 0.075 0.270 12900 1730 122 0.067 0.210 11400 1435 107 0.063 0.150 10.0 40 3850 1650 121 0.214 0.630 3680 1400 116 0.190 0.490 3200 1200 101 0.188 0.350
3.0 8 13700 2050 129 0.075 0.270 12900 1730 122 0.067 0.210 11400 1435 107 0.063 0.150 12.0 32 3200 1520 121 0.238 1.080 3050 1300 115 0.213 0.840 2650 1100 100 0.208 0.600
3.0 10 13700 2050 129 0.075 0.189 12900 1730 122 0.067 0.147 11400 1435 107 0.063 0.105 12.0 45 3200 1520 121 0.238 0.756 3050 1300 115 0.213 0.588 2650 1100 100 0.208 0.420
3.0 12 13700 2050 129 0.075 0.189 12900 1730 122 0.067 0.147 11400 1435 107 0.063 0.105
3.0 14 13700 2050 129 0.075 0.189 12900 1730 122 0.067 0.147 11400 1435 107 0.063 0.105
3.0 16 12330 1660 116 0.067 0.108 11610 1400 109 0.060 0.084 10260 1160 97 0.057 0.060 (Depth of Cut per one pass)
3.0 18 12330 1660 116 0.067 0.108 11610 1400 109 0.060 0.084 10260 1160 97 0.057 0.060
3.0 20 12330 1660 116 0.067 0.108 11610 1400 109 0.060 0.084 10260 1160 97 0.057 0.060
3.0 22 12330 1660 116 0.067 0.108 11610 1400 109 0.060 0.084 10260 1160 97 0.057 0.060
3.0 26 12330 1660 116 0.067 0.068 11610 1400 109 0.060 0.053 10260 1160 97 0.057 0.038 DIA. = Diameter RPM = rev./min. Vc = m/min.
LBS = Length Below Shank
FEED = mm/min.
fz = mm/tooth
3.0 30 12330 1660 116 0.067 0.068 11610 1400 109 0.060 0.053 10260 1160 97 0.057 0.038
3.0 35 10960 1310 103 0.060 0.068 10320 1105 97 0.054 0.053 9120 920 86 0.050 0.038
3.0 40 10960 1310 103 0.060 0.041 10320 1105 97 0.054 0.032 9120 920 86 0.050 0.023
3.0 45 10960 1310 103 0.060 0.041 10320 1105 97 0.054 0.032 9120 920 86 0.050 0.023
3.0 50 8220 860 77 0.052 0.027 7740 725 73 0.047 0.021 6840 605 64 0.044 0.015
3.0 60 8220 860 77 0.052 0.027 7740 725 73 0.047 0.021 6840 605 64 0.044 0.015
4.0 8 9800 1965 123 0.100 0.360 9300 1670 117 0.090 0.280 8200 1395 103 0.085 0.200
DIA. = Diameter RPM = rev./min. Vc = m/min.
LBS = Length Below Shank FEED = mm/min. fz = mm/tooth
