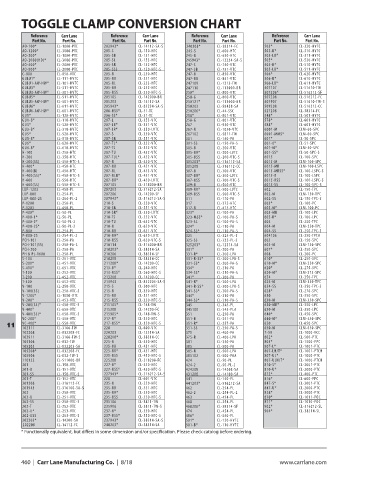

TOGGLE CLAMP CONVERSION CHART

Reference Carr Lane Reference Carr Lane Reference Carr Lane Reference Carr Lane
Part No. Part No. Part No. Part No. Part No. Part No. Part No. Part No.
AO-100* CL-1000-PTC 202943* CL-14112-SA-S 240208* CL-38314-FC 503* CL-320-HVTC
AO-1200* CL-3000-PTC 205-S CL-150-HTC 245-S CL-600-HTC 503-B* CL-310-HVTC
AO-200* CL-1000-PTC 205-SB CL-151-HTC 245-U CL-650-HTC 503-LB* CL-311-HVTC
AO-2000(HD)* CL-3000-PTC 205-SL CL-153-HTC 245943* CL-12234-SA-S 505* CL-520-HVTC
AO-400* CL-2000-PTC 205-SR CL-152-HTC 247-S CL-750-VTC 505-B* CL-510-HVTC
AO-800* CL-2000-PTC 205-SSS CL-150-HTC-S 247-SB CL-751-VTC 505-LB* CL-511-HVTC
C-800 CL-850-VTC 205-U CL-250-HTC 247-U CL-850-VTC 506* CL-620-HVTC
GLBU1* CL-111-HVTC 205-UB CL-251-HTC 247-UB CL-851-VTC 506-B* CL-610-HVTC
GLBU1-AW-HW* CL-101-HVTC 205-UL CL-253-HTC 247109 CL-1213-TW 506-LB* CL-611-HVTC
GLBU3* CL-311-HVTC 205-UR CL-252-HTC 247110 CL-113000-BR 507107 CL-51610-TW
GLBU3-AW-HW* CL-301-HVTC 205-USS CL-250-HTC-S 250* CL-800-VTC 507206* CL-516212-SF
GLBU5* CL-511-HVTC 205105 CL-142000-BR 250-G CL-800-VTC 507208 CL-516212-FC
GLBU5-AW-HW* CL-501-HVTC 205203 CL-14112-SA 250121* CL-113000-BR 507907 CL-51610-TW-S
GLBU6* CL-611-HVTC 205943* CL-83234-SA-S 250203 CL-58438-SA 509208 CL-516212-CC
GLBU6-AW-HW* CL-601-HVTC 206-HSS* CL-51-TC 250206* CL-44-SSC 527208 CL-38314-FC
GU1* CL-120-HVTC 206-SS* CL-51-TC 258* CL-801-VTC 548* CL-501-HVTC
GU1-B* CL-110-HVTC 207-L CL-353-VTC 258-G CL-801-VTC 578* CL-601-HVTC
GU3* CL-320-HVTC 207-LB* CL-351-VTC 267 CL-950-VTC 588* CL-601-HVTC
GU3-B* CL-310-HVTC 207-LR* CL-350-LVTC 267-U CL-1050-VTC 6001-M CLM-60-SPC
GU5* CL-520-HVTC 207-S CL-350-VTC 267102 CL-5811-TW 6001-MMS* CLM-60-SPC
GU5-B* CL-510-HVTC 207-SB CL-351-VTC 301 CL-150-PA 601* CL-50-SPC
GU6* CL-620-HVTC 207-TL* CL-352-VTC 301-SS CL-150-PA-S 601-0* CL-51-SPC
GU6-B* CL-610-HVTC 207-TS CL-352-VTC 305-U CL-200-VTC 601-M* CLM-50-SPC
H-100 CL-250-HTC 207-TU CL-452-VTC 305-UR* CL-200-LVTC 601-SS* CL-50-SPC-S
H-200 CL-350-HTC 207-TUL* CL-452-VTC 305-USS CL-200-VTC-S 6015 CL-100-SPC
H-200(SS) CL-350-HTC-S 207-U CL-450-VTC 305203* CL-316112-SA 6015-M CLM-100-SPC
H-400* CL-450-HTC 207-UB CL-451-VTC 305208 CL-316112-CC 6015-MR CLM-100-LSPC
H-400(B) CL-450-HTC 207-UL CL-453-VTC 307-U CL-300-VTC 6015-MRSS* CL-100-LSPC-S
H-400(SS)* CL-450-HTC-S 207-ULB* CL-451-VTC 307-UR* CL-300-LVTC 6015-R CL-100-LSPC
H-600 CL-550-HTC 207-UR* CL-450-LVTC 307-USS CL-300-VTC-S 6015-RSS CL-100-LSPC-S
H-600(SS) CL-550-HTC-S 207105 CL-518000-BR 309-U CL-500-VTC 6015-SS CL-100-SPC-S
LUP-1203 CL-450-PL 207203 CL-516212-SA 309-UR* CL-500-LVTC 602 CL-150-TPC
LUP-800 CL-254-PL 207206 CL-14200-SF 309-USS CL-500-VTC-S 602-M CLM-150-TPC
LUP-800-2S CL-254-PL-2 207943* CL-516212-SA-S 311 CL-170-PA 602-SS CL-150-TPC-S
P-1200 CL-250-PL 210-S CL-550-VTC 317 CL-375-HTC 603* CL-100-PC
P-1203 CL-450-PL 210-SB CL-551-VTC 317-U CL-475-HTC 603-M* CLM-100-PC
P-400* CL-50-PL 210-SR* CL-550-LVTC 323* CL-100-PA 603-MR CL-100-LPC
P-400-1* CL-50-PL 210-TS CL-552-VTC 323-MSS* CL-100-PA-S 603-R* CL-100-LPC
P-400-2* CL-50-PL-2 210-TU CL-652-VTC 323-SS CL-100-PA-S 604 CL-250-TPC
P-400-2S* CL-50-PL-3 210-U CL-650-VTC 324* CL-110-PA 604-M CLM-250-TPC
P-800 CL-254-PL 210-UB CL-651-VTC 324-SS* CL-110-PA-S 604-SS CL-250-TPC-S
P-800-2S CL-254-PL-2 210-UR* CL-650-LVTC 325 CL-325-PL-S 604106 CL-250-TPCA
PCH-101 CL-250-PA 210-USS CL-650-VTC-S 325-SS CL-325-PL-S 605 CL-150-SPC
PCH-101(SS) CL-250-PA-S 210114 CL-316000-BR 325203* CL-12314-SA 605-M CLM-150-SPC
PCH-200 CL-250-PA 210203* CL-38314-SA 331* CL-200-PA 607* CL-350-SPC
PH & PL-1600 CL-250-PL 210206 CL-38314-SF 331-R* CL-200-LPA 608 CL-200-PC
S-100 CL-251-VTC 210208 CL-38314-CC 331-R-SS* CL-200-LPA-S 610* CL-250-SPC
S-200* CL-451-VTC 211208* CL-14200-CC 331-SS* CL-200-PA-S 610-M* CLM-250-SPC
S-400* CL-651-VTC 213-U* CL-260-HTC 334* CL-210-PA 620* CL-275-SPC
T-100 CL-252-VTC 213-USS* CL-260-HTC-S 334-SS* CL-210-PA-S 620-M* CLM-275-SPC
T-200 CL-452-VTC 213208 CL-14200-CC 341* CL-300-PA 624 CL-350-TPC
T-400 CL-652-VTC 213943 CL-832203-SA-S 341-R* CL-300-LPA 624-M CLM-350-TPC
V-100 CL-250-VTC 215-S CL-300-HTC 341-R-SS* CL-300-LPA-S 624-SS CL-350-TPC-S
V-100(SS) CL-250-VTC-S 215-U CL-350-HTC 341-SS* CL-300-PA-S 628* CL-276-SPC
V-1200* CL-1050-VTC 215-UB CL-351-HTC 344* CL-310-PA 630 CL-350-SPC
V-200* CL-453-VTC 215-USS CL-350-HTC-S 344-SS* CL-310-PA-S 630-M CLM-350-SPC
V-200(SS)* CL-450-VTC-S 215105* CL-148-TW 345 CL-345-PL 630-MR* CL-350-LPC
V-400* CL-650-VTC 215208 CL-14200-FC 345100 CL-345-PLA 630-M CL-350-LPC
V-400(SS)* CL-650-VTC-S 215905* CL-148-TW-S 351 CL-250-PA 640* CL-450-SPC
VC-200* CL-350-VTC 217-U* CL-350-HTC 351-B CL-251-PA 640-M* CLM-450-SPC
VC-400* CL-550-VTC 217-USS* CL-350-HTC-S 351-R* CL-257-PA 650 CL-650-SPC
11 102111 CL-3166-TW 220 CL-600-VTC 351-SS CL-250-PA-S 650-M CLM-650-SPC
102208 CL-832208-FC 220203 CL-12314-SA 375 CL-400-PA 7-59 CL-1000-VCC
102911 CL-3166-TW-S 220208* CL-38314-CC 375-R CL-400-LPA 802* CL-500-PTC
105106 CL-832-TW 225-U CL-450-HTC 381 CL-350-PA 803* CL-1500-PPC
105203 CL-832203-SA 225-UB CL-451-HTC 385 CL-500-PA 807-L* CL-1001-PTC
105208* CL-832208-FC 225-UR* CL-451-HTC 385-R CL-500-LPA 807-LH/T* CL-1001-PTCH
105906 CL-832-TW-S 225-USS CL-450-HTC-S 385102 CL-500-PAA 807-UL* CL-1000-PTC
110122 CL-511000-BR 225208 CL-518208-FC 424 CL-50-PL 807-ULH/T* CL-1000-PTCH
201 CL-150-VTC 227-U* CL-450-HTC 424-2 CL-50-PL-2 810-S* CL-2001-PTC
201-B CL-151-VTC 227-USS* CL-450-HTC-S 424208 CL-14208-SA 810-U* CL-2000-PTC
201-SS CL-150-VTC-S 227943* CL-516212-SA-S 431208 CL-14100-SA 812* CL-400-PTC
201-T CL-152-VTC 228 CL-601-VTC 441 CL-150-PL 816* CL-600-PPC
201208 CL-316112-FC 235-U CL-550-HTC 441203* CL-516212-SA 847-S* CL-2001-PTC
201943 CL-316100-SA-S 235-UB CL-551-HTC 462 CL-254-PL 847-U* CL-2000-PTC
202 CL-250-VTC 235-UR* CL-550-HTC 462-2 CL-254-PL-2 858* CL-3000-PTC
202-B CL-251-VTC 235-USS CL-550-HTC-S 463 CL-454-PL 870* CL-1011-POC
202-SS CL-250-VTC-S 235106 CL-3811-TW 468 CL-254-PL 871* CL-1010-POC
202-T CL-252-VTC 235906 CL-3811-TW-S 468206* CL-38314-SF 902* CL-516212-SL
202-U* CL-253-VTC 237-U* CL-550-HTC 474 CL-454-PL 904* CL-38314-SL
202-USS CL-253-VTC-S 237-USS* CL-550-HTC-S 486* CL-550-PL
202203* CL-14200-SA 237943* CL-38314-SA-S 501* CL-120-HVTC
202208 CL-14112-FC 240203* CL-38314-SA 501-B* CL-110-HVTC
* Functionally equivalent, but differs in some dimension and/or specification. Please check catalog before ordering.
