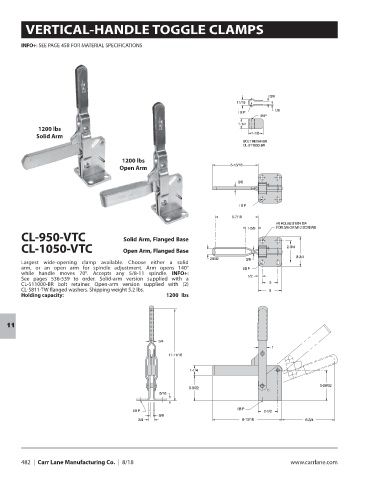

VERTICAL-HANDLE TOGGLE CLAMPS


        INFO+: SEE PAGE 458 FOR MATERIAL SPECIFICATIONS















              1200 lbs
             Solid Arm



                                         1200 lbs
                                        Open Arm













        CL-950-VTC                     Solid Arm, Flanged Base
        CL-1050-VTC                    Open Arm, Flanged Base

        Largest wide-opening clamp available. Choose either a solid
        arm, or an open arm for spindle adjustment. Arm opens 140°
        while handle moves 70°. Accepts any 5/8-11 spindle.  INFO+:
        See pages 536-539 to order.  Solid-arm version supplied with a
        CL-511000-BR bolt retainer. Open-arm version supplied with (2)
        CL-5811-TW flanged washers. Shipping weight 5.2 lbs.
        Holding capacity:                               1200 lbs
