7
เปิด หรือหากยังไม่จ่ายไฟให้ขดลวดเหนี่ยวน าหน้าสัมผัสจะไม่ติดกัน โดยทั่วไปเรามักต่อจุดนี้เข้ากับอุปกรณ์
หรือเครื่องใช้ไฟฟ้าที่ต้องการควบคุมการเปิดปิดเช่นโคมไฟสนามหนือหน้าบ้าน จุดต่อ C ย่อมาจาก
common คือจุดร่วมที่ต่อมาจากแหล่งจ่ายไฟ

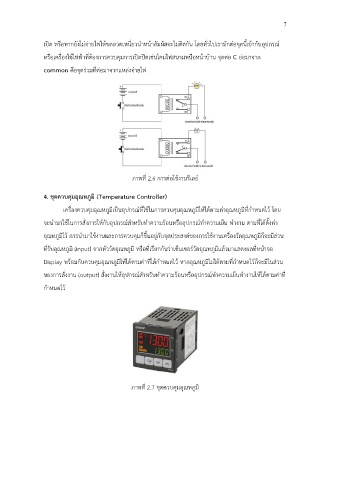

ภาพที่ 2.6 การต่อใช้งานรีเลย์
4. ชุดควบคุมอุณหภูมิ (Temperature Controller)
เครื่องควบคุมอุณหภูมิเป็นอุปกรณ์ที่ใช้ในการควบคุมอุณหภูมิให้ได้ตามค่าอุณหภูมิที่ก าหนดไว้ โดย
จะน ามาใช้ในการสั่งการให้กับอุปกรณ์ส าหรับท าความร้อนหรืออุปกรณ์ท าความเย็น ท างาน ตามที่ได้ตั้งค่า
อุณหภูมิไว้ การน ามาใช้งานและการควบคุมก็ขึ้นอยู่กับจุดประสงค์ของการใช้งานเครื่องวัดอุณหภูมิก็จะมีส่วน
ที่รับอุณหภูมิ (input) จากหัววัดอุณหภูมิ หรือที่เรียกกันว่าเซ็นเซอร์วัดอุณหภูมิแล้วมาแสดงผลที่หน้าจอ
Display พร้อมกับควบคุมอุณหภูมิให้ได้ตามค่าที่ได้ก าหนดไว้ หากอุณหภูมิไม่ได้ตามที่ก าหนดไว้ก็จะมีในส่วน
ของการสั่งงาน (output) สั่งงานให้อุปกรณ์ส าหรับท าความร้อนหรืออุปกรณ์ท าความเย็นท างานให้ได้ตามค่าที่
ก าหนดไว้
ภาพที่ 2.7 ชุดควบคุมอุณหภูมิ
