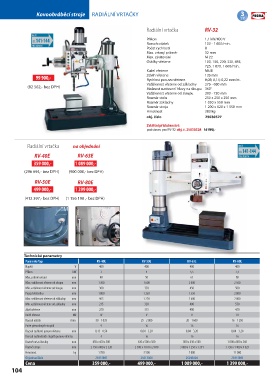

Page 104 - Katalog_SA_Trade_2017A

Kovoobráběcí stroje RADIÁLNÍ VRTAČKY 3
ROKY
záruka
Radiální vrtačka RV-32

str. 141-144 Příkon 1,1 kW/400 V
Rozsah otáček 100 - 1 600/min.
Počet rychlostí 8
Max. vrtaný průměr 32 mm
Max. závitování M 22
Otáčky vřetene 100, 150, 220, 330, 485,
725, 1 070, 1 600/min.
Kužel vřetene Mk III
Zdvih vřetene 135 mm
99 900,- Rychlost posuvu vřetene 0,08; 0,14; 0,22 mm/ot.
Vzdálenost vřetene od základny 275 - 680 mm
(82 562,- bez DPH)
Možnost nastavení hlavy na sloupu 360°
Vzdálenost vřetene od sloupu 300 - 720 mm
Rozměr stolu 250 x 250 x 250 mm
Rozměr základny 1 050 x 550 mm
Rozměr stroje 1 200 x 620 x 1 550 mm
Hmotnost 380 kg
obj. číslo 25030327
Zvláštní příslušenství:
podstavec pro RV-32 obj. č. 25030328 16 990,-

Radiální vrtačka na objednání
str. 141-144
RV-40E RV-63E
359 000,- 1 089 000,-
(296 694,- bez DPH) (900 000,- bez DPH)

RV-50E RV-80E
499 000,- 1 399 000,-
(412 397,- bez DPH) (1 156 198 ,- bez DPH)

Technické parametry
Parametr/typ RV-40E RV-50E RV-63E RV-80E
Napětí V 400 400 400 400
Příkon kW 3 4 5,5 7,5
Max. průměr vrtání mm 40 50 63 80
Max. vzdálenost vřetene od sloupu mm 1 300 1 600 2 000 2 500
Min. vzdálenost vřetene od sloupu mm 300 350 450 500
Pojezd vřeteníku mm 1 000 1 250 1 550 2 000
Max. vzdálenost vřetene od základny mm 965 1 220 1 600 2 000
Min. vzdálenost vřetene od základny mm 215 320 400 550
Zdvih vřetene mm 250 315 400 450
Kužel vřetene Mk IV V V VI
Rozsah otáček /min. 50 - 1 035 25 - 2 000 20 - 1 600 16 - 1 250
Počet převodových stupňů 9 16 16 16
Rozsah rychlostí posuvu vřetena mm 0,13 - 0,54 0,04 - 3,20 0,04 - 3,20 0,04 - 3,20
Rozsah rychlostních stupňů posuvu vřetena 4 16 16 16
Rozměr vrtací kostky mm 450 x 450 x 500 630 x 500 x 500 800 x 630 x 500 1 000 x 800 x 560
Rozměr stroje mm 2 150 x 800 x 2 320 2 500 x 1 070 x 2 840 3 080 x 1 250 x 3 291 3 730 x 1 400 x 4 025
Hmotnost kg 1 780 3 500 7 000 11 000
Objednací číslo 25013007 25013006 25013004 25013005
Cena 359 000,- 499 000,- 1 089 000,- 1 399 000,-
104
