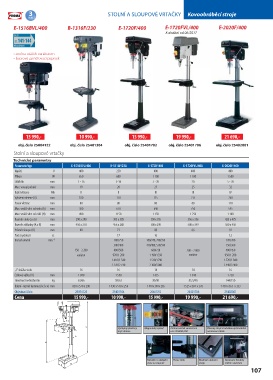

Page 107 - Katalog_SA_Trade_2017A

3 STOLNÍ A SLOUPOVÉ VRTAČKY Kovoobráběcí stroje
ROKY
záruka
E-1516BVL/400 B-1316F/230 E-1720F/400 E-1720FVL/400 E-2020F/400
K dodání od 06/2017
str. 141-144

• změna otáček variátorem
• laserový zaměřovací paprsek

10
15 990,- 10 990,-990 15 990,- 19 990,- 21 690,-
obj. číslo 25004122 obj. číslo 25401304 obj. číslo 25401702 obj. číslo 25401706 obj. číslo 25402001
Stolní a sloupové vrtačky
Technické parametry
Parametr/typ E-1516BVL/400 B-1316F/230 E-1720F/400 E-1720FVL/400 E-2020F/400
Napětí V 400 230 400 400 400
Příkon W 650 600 1 100 1 100 1 500
Sklíčidlo mm 1 - 16 3-16 5 - 20 20 5 - 20
Max. vrtaný průměr mm 19 20 25 25 32
Kužel vřetene Mk II II III III IV
Vyložení vřetene (X) mm 180 170 215 215 260
Posuv vřetene mm 80 80 80 80 120
Max. vzdál. vřet. od stolu (h) mm 300 670 640 750 595
Max. vzdál. vřet. od zákl. (H) mm 490 1150 1 150 1 250 1 100
Rozměr stolu (a x b) mm 290 x 290 305 x 305 350 x 355 356 x 356 425 x 475
Rozměr základny (A x B) mm 450 x 270 456 x 280 500 x 290 508 x 349 580 x 450
Průměr sloupu (D) mm 80 73 80 66 92
Počet rychlostí st. - 17 16 - 12
Rozsah otáček min. -1 180/250 180/240, 290/350 120/200
300/400 410/480, 530/590 250/360
150 - 2 200 480/580 660/720 200 - 2 000 400/450
variátor 970/1 280 1 190/1 350 variátor 950/1 280
1 410/1 540 1 510/1 790 1 520/1 840
2 270/2 740 2 100/3 000 2 440/3 480
„T“ drážka stolu 16 16 14 14 16
Celková výška (V) mm 1 040 1 590 1 635 1 810 1 730
Hmotnost netto/brutto kg 63/66 58/63 85/90 85,5/90 144/150
Balení - rozměr kartonu (d x š x v) mm 850 x 570 x 290 1 430 x 510 x 256 1 410 x 540 x 265 1 525 x 691 x 278 1 450 x 653 x 333
Objednací číslo 25004122 25401304 25401702 25401706 25402001
Cena 15 990,- 10 990,- 15 990,- 19 990,- 21 690,-

Výklopný plastový Magnetický spínač Změna otáček variátorem Převody stroje s tabulkou optimálního
kryt vřetene u E-1516BVL/400 nastavení otáček

Natáčení a sklápění Posuv stolu Možnost ukotvení Nastavení hloubky
stolu na stupnici stroje vrtání s dorazem
