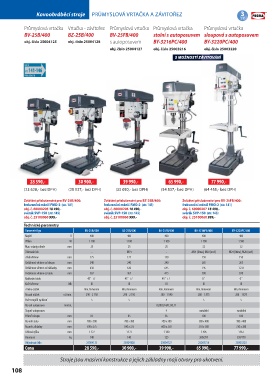

Page 108 - Katalog_SA_Trade_2017A

Kovoobráběcí stroje PRŮMYSLOVÁ VRTAČKA A ZÁVITOŘEZ 3
ROKY
záruka
Průmyslová vrtačka Vrtačka - závitořez Průmyslová vrtačka Průmyslová vrtačka Průmyslová vrtačka
BV-25B/400 BZ-25B/400 BV-25FB/400 stolní s autoposuvem sloupová s autoposuvem
obj. číslo 25004125 obj. číslo 25004128 s autoposuvem BY-3216PC/400 BY-3220PC/400
obj. číslo 25004127 obj. číslo 25003216 obj. číslo 25003220
S MOŽNOSTÍ ZÁVITOVÁNÍ

str. 141-146

28 590,- 30 900,- 39 990,- 65 990,- 77 990,-
(23 628,- bez DPH) (25 537,- bez DPH) (33 050,- bez DPH) (54 537,- bez DPH) (64 455,- bez DPH)

Zvláštní příslušenství pro BV-25B/400: Zvláštní příslušenství pro BZ-25B/400: Zvláštní příslušenství pro BV-25FB/400:
frekvenční měnič FMO-2 (str. 141) frekvenční měnič FMO-2 (str. 141) frekvenční měnič FMO-2 (str. 141)
obj. č. 60000205 18 490,- obj. č. 60000206 18 490,- obj. č. 60000207 18 490,-
svěrák SVP-150 (str. 145) svěrák SVP-150 (str. 145) svěrák SVP-150 (str. 145)
obj. č. 25100060 999,- obj. č. 25100060 999,- obj. č. 25100060 999,-
Technické parametry
Parametr/typ BV-25B/400 BZ-25B/400 BV-25FB/400 BY-3216PC/400 BY-3220PC/400
Napětí V 400 400 400 400 400
Příkon W 1 100 1 100 1 100 1 500 1 500
Max. vrtaný průměr mm 25 25 25 32 32
Závitování do - M14 - M24 (litina), M20 (ocel) M24 (litina), M20 (ocel)
Zdvih vřetene mm 125 125 130 150 150
Vzdálenost vřetene od sloupu mm 240 240 240 265 265
Vzdálenost vřetene od základny mm 630 630 645 745 1 235
Vzdálenost vřetene od stolu mm 367 367 415 390 820
Naklonění stolu 45˚ +/- 45˚ +/- 45˚ +/- 0˚ 0˚
Kužel vřetene Mk III III III III III
Změna otáček klín. řemenem klín. řemenem klín. řemenem klín. řemenem klín. řemenem
Rozsah otáček ot./min. 290 - 2 150 290 - 2 150 300 - 1 540 280 - 1 875 280 - 1 875
Počet stupňů rychlostí 5 5 4 5 5
Rozsah autoposuvu mm/ot. - - 0,08/0,14/0,1/0,12 - -
Stupně autoposuvu - - 4 variabilní variabilní
Průměr sloupu mm 85 85 85 100 100
Rozměr stolu mm 280 x 300 280 x 300 280 x 300 380 x 400 380 x 400
Rozměr základny mm 590 x 375 590 x 375 600 x 350 310 x 380 310 x 380
Celková výška mm 1 127 1 127 1 180 1 405 1 855
Hmotnost kg 140 140 125 260/295 330/370
Objednací číslo 25004125 25004128 25004127 25003216 25003220
Cena 28 590,- 30 900,- 39 990,- 65 990,- 77 990,-

Stroje jsou masivní konstrukce a jejich základny mají otvory pro ukotvení.

108
