Kovoobráběcí strojeovoobráběcí stroje UNIVERZÁLNÍ SOUSTRUH S DIGIT. ODMĚŘOVÁNÍM 3
K
ROKY
záruka

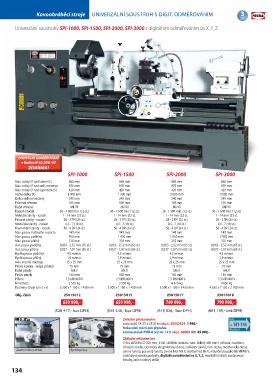

Univerzální soustruhy SPI-1000, SPI-1500, SPI-2000, SPI-3000 s digitálním odměřováním os X, Y, Z

SPI-1000 SPI-1500 SPI-2000 SPI-3000
Max. točný  nad ložem (L) 660 mm 660 mm 660 mm 660 mm
Max. točný  nad sedl. mezerou 870 mm 870 mm 870 mm 870 mm
Max. točný  nad suportem (S) 420 mm 420 mm 420 mm 420 mm
Točná délka (X) 1 000 mm 1 500 mm 2 000 mm 3 000 mm
Délka sedlové mezery 240 mm 240 mm 240 mm 240 mm
Průchod vřetene 105 mm 105 mm 105 mm 105 mm
Kužel vřetene Mk VII Mk VII Mk VII Mk VII
Rozsah otáček 36 - 1 600 min. (12 st.) 36 - 1 600 min. (12 st.) 36 - 1 600 min. (12 st.) 36 - 1 600 min. (12 st.)
Metrické závity - rozsah 1 - 14 mm (22 st.) 1 - 14 mm (22 st. 1 - 14 mm (22 st. 1 - 14 mm (22 st.
Palcové závity - rozsah 28 - 2 TPI (25 st.) 28 - 2 TPI (25 st.) 28 - 2 TPI (25 st.) 28 - 2 TPI (25 st.)
Modulové závity - rozsah 0,5 - 7 (18 st.) 0,5 - 7 (18 st.) 0,5 - 7 (18 st.) 0,5 - 7 (18 st.)
Diametrální závity - rozsah 56 - 4 DP (24 st.) 56 - 4 DP (24 st.) 56 - 4 DP (24 st.) 56 - 4 DP (24 st.)
Max. posuv nožového suportu 145 mm 145 mm 145 mm 145 mm
Max. posuv podélný 950 mm 1 450 mm 1 950 mm 2 950 mm
Max. posuv příčný 310 mm 310 mm 310 mm 310 mm
Aut. posuv podélný 0,063 - 2,52 mm (65 st.) 0,063 - 2,52 mm (65 st.) 0,063 - 2,52 mm (65 st.) 0,063 - 2,52 mm (65 st.)
Aut. posuv příčný 0,027 - 1,07 mm (65 st.) 0,027 - 1,07 mm (65 st.) 0,027 - 1,07 mm (65 st.) 0,027 - 1,07 mm (65 st.)
Rychloposuv podélný 4,5 m/min. 4,5 m/min. 4,5 m/min. 4,5 m/min.
Rychloposuv příčný 1,9 m/min. 1,9 m/min. 1,9 m/min. 1,9 m/min.
Max. rozměr nástroje 25 x 25 mm 25 x 25 mm 25 x 25 mm 25 x 25 mm
Pinola koníku - vnější průměr 75 mm 75 mm 75 mm 75 mm
Kužel pinoly Mk V Mk V Mk V Mk V
Posuv pinoly 150 mm 150 mm 150 mm 150 mm
Příkon 7,5 kW/400 V 7,5 kW/400 V 7,5 kW/400 V 7,5 kW/400 V
Hmotnost 3 530 kg 3 950 kg 4 370 kg 4 850 kg
Rozměry stroje (d x š x v) 2 500 x 1 100 x 1 450 mm 3 000 x 1 100 x 1 450 mm 3 500 x 1 100 x 1 450 mm 4 630 x 1 150 x 2 100 mm
Obj. číslo 25015012 25015015 25015017 25015018
639 990,- 659 990,- 749 990,- 799 990,-
(528 917,- bez DPH) (545 446,- bez DPH) (619 826,- bez DPH) (661 149,- bez DPH)
Zvláštní příslušenství:
sada nožů SK 25 x 25 (8 ks) obj.č. 25332525 1 990,- str. 141-144
frekvenční měnič pro plynulou
změnu otáček FMO-8 (viz str. 141) obj.č. 60000108 49 990,-
Základní příslušenství:
3-čel. sklíčidlo  325 mm, 4-čel. sklíčidlo (samost. nast. čelisti) 400 mm + příruba, osvětlení,
chlazení, brzda, elektrický vícepolohový doraz, indikátor závitů, lícní deska, mechanický doraz,
Zadní nožový držák Rychloposuv pevná luneta, posuvná luneta, pevný hrot Mk V, otočný hrot Mk V, redukční pouzdro Mk VII/Mk V,
prokluzová spojka podpěry, digitální odměřování os X, Y, Z, montážní nářadí, nastavovací
šrouby, zadní nožový držák

134
