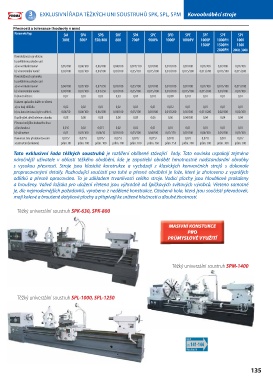

3 EXKLUSIVNÍ ŘADA TĚŽKÝCH UNI SOUSTRUHŮ SPK, SPL, SPM Kovoobráběcí stroje
ROKY
záruka
Přesnosti a tolerance (hodnoty v mm)
Parametr/typ SM SPA SPB SKF SPA SPC SPD SPE SPF SPF SPI
300E 500P 550/400 800 700P 900PA 1000P 1000PV 1000P 1000PH 1000
1500P 1500PH 1500
2000PH 2000, 3000
Rovnoběžnost osy vřetene
k podélnému pohybu saní
a) ve vertikální rovině 0,05/100 0,04/100 0,06/300 0,04/100 0,025/150 0,02/300 0,015/100 0,02/300 0,01/200 0,02/300 0,02/300
b) v horizontální rovině 0,03/100 0,03/100 0,04/300 0,03/100 0,05/150 0,015/300 0,015/100 0,015/300 0,013/200 0,015/300 0,015/300
Rovnoběžnost osy koníku
k podélnému pohybu saní
a) ve vertikální rovině 0,04/100 0,05/100 0,025/50 0,03/100 0,03/100 0,02/100 0,015/100 0,02/100 0,02/100 0,015/100 0,015/100
b) v horizontální rovině 0,04/100 0,05/100 0,015/50 0,05/100 0,05/100 0,015/100 0,015/100 0,015/100 0,015/100 0,01/100 0,01/100
Házivost vřetene 0,02 0,03 0,03 0,03 0,04 0,015 0,009 0,015 0,01 0,01 0,01
Házivost upínacího kužele ve vřeteni
a) na kraji sklíčidla 0,02 0,02 0,03 0,02 0,03 0,01 0,012 0,01 0,01 0,01 0,01
b) na konci testovací tyče o délce L 0,04/50 0,04/100 0,06/300 0,04/100 0,05/100 0,03/300 0,015/200 0,03/300 0,013/200 0,02/300 0,02/300
Rozdíl výšek středů vřetene a koníku 0,08 0,08 0,08 0,08 0,08 0,06 0,06 0,04/300 0,04 0,04 0,04
Přesnost vnějšího kruhového řezu
a) kruhovitost 0,015 0,02 0,015 0,02 0,02 0,01 0,01 0,01 0,01 0,01 0,01
b) válcovitost 0,03 0,03/100 0,04/50 0,03/100 0,03/100 0,04/300 0,02/150 0,02/200 0,04/300 0,03/300 0,03/300
Rovinnost čela při dokončovacím 0,015/ 0,025/ 0,025/ 0,025/ 0,025/ 0,025/ 0,025/ 0,02/ 0,025/ 0,02/ 0,02/
soustružení (konkávní) prům. 80 prům. 100 prům. 100 prům. 100 prům. 100 prům. 160 prům. 150 prům. 200 prům. 300 prům. 300 prům. 300
Tato exklusivní řada těžkých soustruhů je rozšíření oblíbené stávající řady. Tato novinka uspokojí zejména
náročnější uživatele v oblasti těžkého obrábění, kde je zapotřebí obrábět hmotnostně nadstandardní obrobky
s vysokou přesností. Stroje jsou klasické konstrukce a vycházejí z klasických konvenčních strojů s dokonale
propracovanými detaily. Rozhodující součástí pro tuhé a přesné obrábění je lože, které je zhotoveno z vyzrálých
odlitků a přesně opracováno. To je základem trvanlivosti celého stroje. Vodící plochy jsou hloubkově prokaleny
a broušeny. Valivá ložiska pro uložení vřetena jsou výhradně od špičkových světových výrobců. Vřeteno samotné
je, dle nejmodernějších požadavků, vyrobeno z nedělené konstrukce. Ozubená kola, která jsou součástí převodovek,
mají kalené a broušené dotykové plochy a přispívají ke snížené hlučnosti a dlouhé životnosti.

Těžký univerzální soustruh SPK-630, SPK-800

Těžký univerzální soustruh SPM-1400

Těžký univerzální soustruh SPL-1000, SPL-1250

str. 141-144
