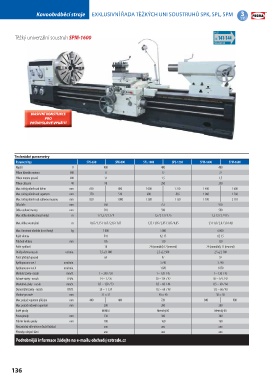

Page 136 - Katalog_SA_Trade_2017A

Kovoobráběcí stroje EXKLUSIVNÍ ŘADA TĚŽKÝCH UNI SOUSTRUHŮ SPK, SPL, SPM 3
ROKY
záruka

Těžký univerzální soustruh SPM-1600 str. 141-144

Technické parametry
Parametr/typ SPK-630 SPK-800 SPL-1000 SPL-1250 SPM-1400 SPM-1600
Napětí V 400 400 400
Příkon hlavního motoru kW 11 22 22
Příkon motoru posuvů kW 1.1 1.5 1,5
Příkon chlazení W 90 250 250
Max. točný průměr nad ložem mm 630 800 1 000 1 250 1 400 1 600
Max. točný průměr nad suportem mm 370 510 600 865 1 060 1 260
Max. točný průměr nad sedlovou mezerou mm 830 1 000 1 380 1 750 1 930 2 110
Šířka lože mm 560 755 970
Délka sedlové mezery mm 310 590 590
Max. délka obrobku (mezi hroty) m 1 / 1,5 / 2 / 3 / 4 1,5 / 2 / 3 / 4 / 5 1,5 / 2 / 3 / 4 / 5
Max. délka soustružení m 0,65 / 1,15 / 1,65 / 2,65 / 3,65 1,35 / 1,85 / 2,85 / 3,85 / 4,85 1,3 / 1,8 / 2,8 / 3,8 / 4,8
Max. Hmotnost obrobku (mezi hroty) kg 2 000 5 000 6 000
Kužel vřetena D11 A2-15 A2-15
Průchod vřetena mm 105 130 130
Počet rychlostí 18 24 (normální) 12 (reverzní) 24 (normální), 12 (reverzní)
Otáčky vřetena rozsah ot./min. 7,5 až 1 000 2,5 až 2 500 2,5 až 2 500
Počet příčných posuvů 64 97 97
Rychloposuv v ose Z mm/min. 3 740 3 740
Rychloposuv v ose X mm/min. 1 870 1 870
Metrické závity- rozsah mm/st. 1 ~ 240 / 50 1 ~ 120 / 45 1 ~ 120 / 45
Palcové závity - rozsah TPI/st. 14 ~ 1 / 26 30 ~ 1/4 / 42 30 ~ 1/4 / 42
Modulové závity - rozsah mm/st. 0,5 ~ 120 / 53 0,5 ~ 60 / 46 0,5 ~ 60 / 64
Diametrální závity - rozsah DP/st. 28 ~ 1 / 24 1/2 ~ 60 / 48 1/2 ~ 60 / 48
Vhodné pro nože mm 32 × 32 40 × 40 50 × 50
Max. pojezd suportem příčným mm 440 480 720 840 900
Max. pojezd nožovým suportem mm 200 200 200
Kužel pinoly MTNO.6 Metrický 80 Metrický 80
Posuv pinoly mm 230 300 300
Průměr koníku pinoly mm 100 160 160
Nastavitelná vůle vřetene (kužel ložiska) ano ano ano
Převody v olejové lázni ano ano ano
