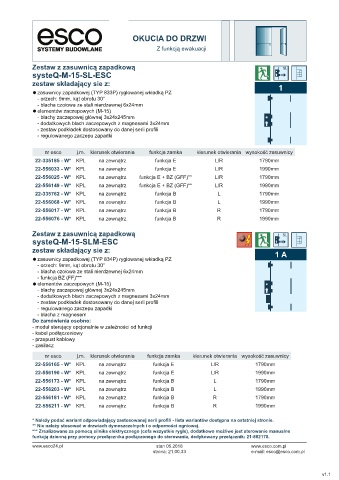

Page 143 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Z funkcją ewakuacji

Zestaw z zasuwnicą zapadkową SL
systeQ-M-15-SL-ESC
zestaw składający sie z: 1
• zasuwnicy zapadkowej (TYP 833P) ryglowanej wkładką PZ
- orzech: 9mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej 3x24x245mm
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- regulowanego zaczepu zapadki

nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania wysokość zasuwnicy
22-335185 - W* KPL na zewnątrz funkcja E L/R 1790mm
22-556033 - W* KPL na zewnątrz funkcja E L/R 1990mm
22-556025 - W* KPL na zewnątrz funkcja E + BZ (GFF)** L/R 1790mm
22-556149 - W* KPL na zewnątrz funkcja E + BZ (GFF)** L/R 1990mm
22-335762 - W* KPL na zewnątrz funkcja B L 1790mm
22-556068 - W* KPL na zewnątrz funkcja B L 1990mm
22-556017 - W* KPL na zewnątrz funkcja B R 1790mm
22-556076 - W* KPL na zewnątrz funkcja B R 1990mm

Zestaw z zasuwnicą zapadkową SL
systeQ-M-15-SLM-ESC
zestaw składający sie z: 1 A
• zasuwnicy zapadkowej (TYP 834P) ryglowanej wkładką PZ
- orzech: 9mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
- funkcja BZ (FF)***
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej 3x24x245mm
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- regulowanego zaczepu zapadki
- blacha z magnesem
Do zamówienia osobno:
- moduł sterujący opcjonalnie w zależności od funkcji
- kabel podłączeniowy
- przepust kablowy
- zasilacz

nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania wysokość zasuwnicy
22-556165 - W* KPL na zewnątrz funkcja E L/R 1790mm
22-556190 - W* KPL na zewnątrz funkcja E L/R 1990mm
22-556173 - W* KPL na zewnątrz funkcja B L 1790mm
22-556203 - W* KPL na zewnątrz funkcja B L 1990mm
22-556181 - W* KPL na zewnątrz funkcja B R 1790mm
22-556211 - W* KPL na zewnątrz funkcja B R 1990mm

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
** Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
*** Zrealizowane za pomocą silnika elektrycznego (cofa wszystkie rygle), dodatkowo możliwe jest sterowanie manualne
funkcją dzienną przy pomocy przełącznika podłączonego do sterowania, dedykowany przełącznik: 21-882178.
